2.5系统功耗
经测试,电源管理部分主要器件MAX1616的静态电流为80uA,MAX619的静态电流为100uA.信号处理部分主要器件X9C104和X9C504的静态电流各为500uA,TCL27L2的静态电流为120uA。数据运算部分主要器件C8051F017的静态电流为1mA.V/I转换部分主要器件TLE2021的静态电流为230uA、ICL7660的静态电流近似为200uA.其他元件大约为500uA.该系统的总体静态电流为3.37mA.
3.软件组成
3.1 A/D转换

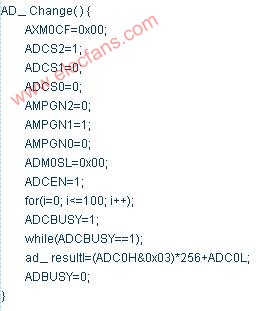

为使A/D转换器满足一定的转换精度,就必须让取样电路的保持电容有足够的充电时间。系统采用1MHz晶振,A/D转换时钟周期选择16个系统时钟周期。其转换程序为:
3.2 线性化处理
多数传感器的输出信号与被测参数之间均呈非线性关系,这是造成测量精度低、误差大的主要原因。热电阻的输出电压与被测温度之间也是非线性关系,对非线性的补偿,采用查表法和计算法结合的插值法。通过精密电阻箱模拟铂电阻的分度表,每隔5度获取其10位A/D转换结果,显示在LCD上,得到关于被测温度与A/D转换数值对照表。通过该表可以建立起被测温度与A/D转换数值之间的对应曲线,彩线性插值法进行插值。
