基于VB与单片机的温度测控系统设计
来源:本站整理  作者:佚名  2010-06-20 10:39:55

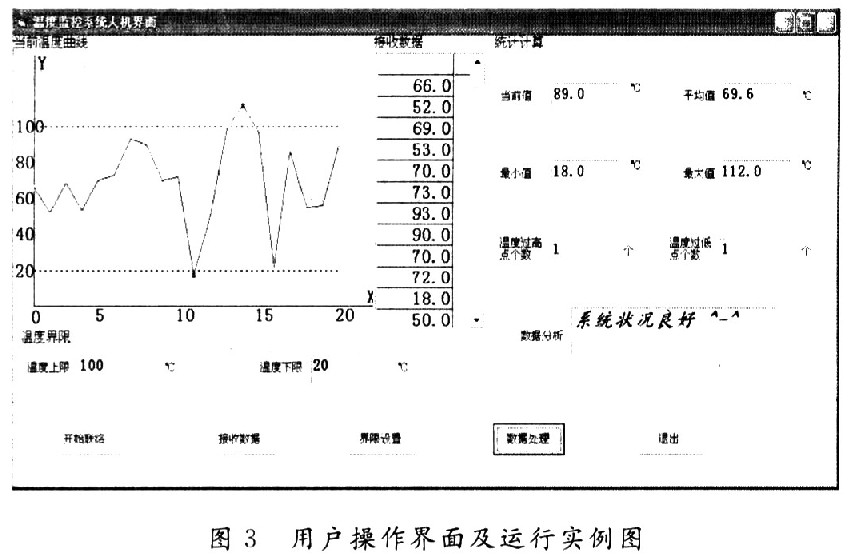

    主操作界面主要分为四个组成部分,如图3所示。为使界面清晰明了,用frame控件将其隔开。


    其中,温度界限部分主要用来显示用户自己设定的温度上下限;数据接收部分采用外部控件MSFlexGrid来显示已经接收过来的数据;统计计算部分用来显示对数据分析后的结果,如最大值、最小值、平均值等,最后对当前系统状况作出综合评判;温度曲线部分显示当前所有温度的变化情况,每个温度值对应曲线突出的一点,其中两条虚线内的点代表温度值在界限范围内,两条虚线外的两个点则表示该温度值超出了界限范围。
    进入主界面后,用户首先单击“开始联络”,此时上位机会向下位机发出联络信号,下位机受到预先设定的联络信号后,会将数据发送过来;然后单击“接收数据”命令,此时会在MSFlexGrid控件中按先后顺序依次显示接收到的数据;在进行数据处理之前,用户可根据自身需求进行温度界限的设定,仅单击“界限设置”命令即可实现;最后进行数据处理,单击相应命令按钮后,会在界面绘出当前温度曲线,并计算出各种统计参数。
2.3 串口通信初始化程序

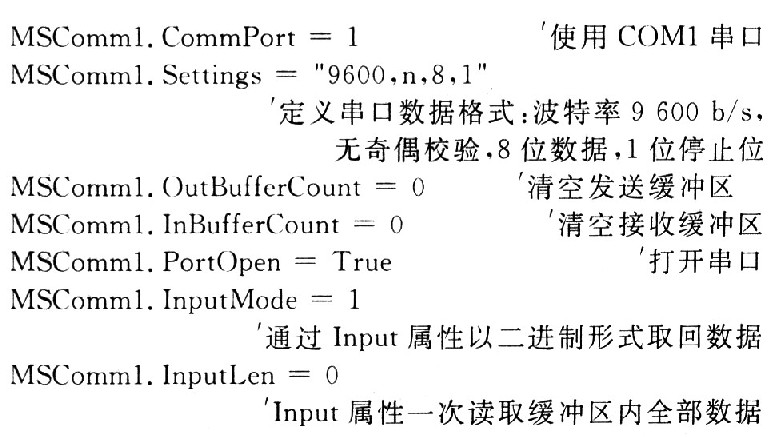

    该程序主要用于对数据缓冲区以及串口部分的初始化,如串口的选择、串口的数据格式等。这部分程序的代码如下:

2.4 上位机通信程序

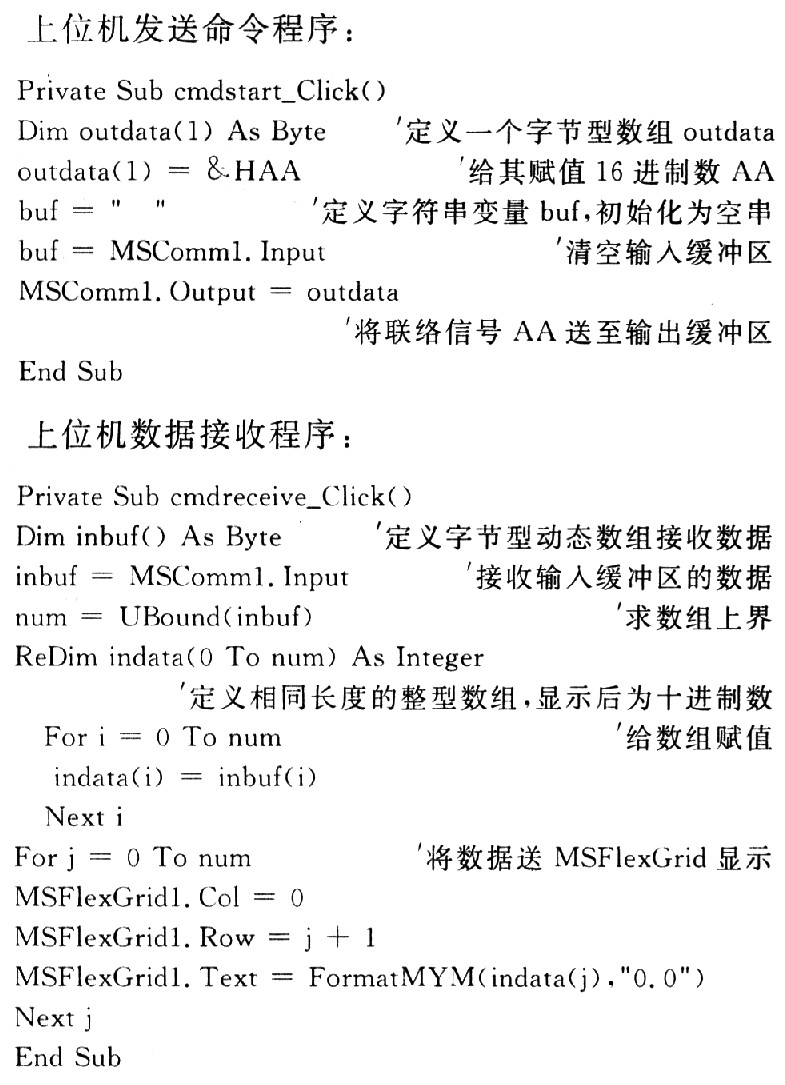

    该程序由数据发送(联络信号)和数据接收组成。两部分程序分别写在对应的命令按钮“开始联络”、“接收数据”的Click事件下。具体程序代码如下:


上一页  [1] [2] [3]
