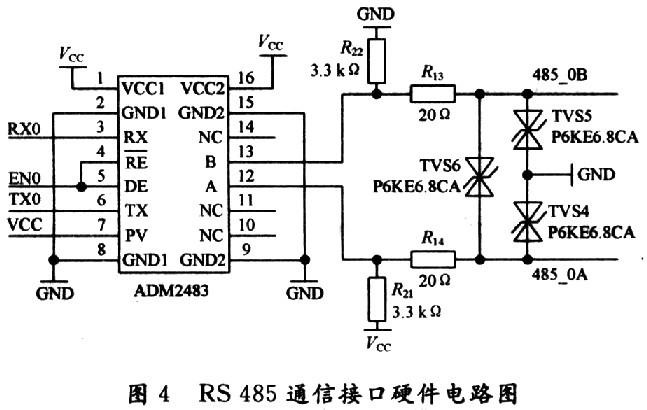

3 实现结果

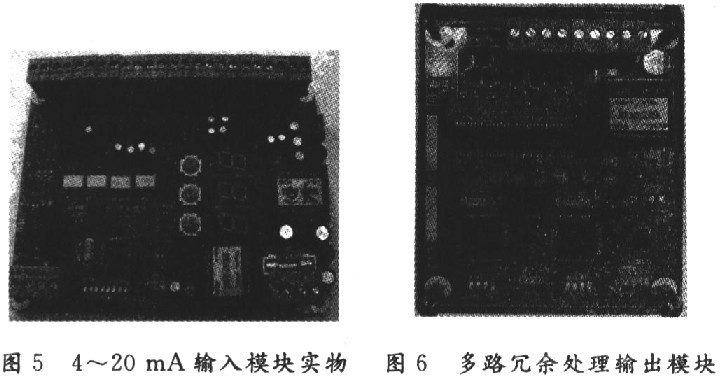

本文所开发设计的4~20 mA输入与输出模块、Ptl00输入模块、热电偶输入模块、开关量输入与输出模块系列模块均已定型生产,并获得CCS的型式认可。4-20MA输入模块实物如图5所示,技术参数如下:工作电压:(24土0.48)V;工作温度:O~60℃;4~20 mA输入类型:有源、无源;量程:4~20 mA;转换分辨率:12 B;转换时间小于1 ms;通讯方式:RS 485;协议:MODBUS RTU;波特率:9 600 b/s;外型尺寸(W×D):108 mmXl45 mm。
多路冗余处理输出模块中数据采集系统的地址、类型、参数等通过可从上位机导入,从而适应各种类型采集模块,具有高的灵活与可扩展性。可将采集终端的数据处理后同步提拱给触摸屏独立显示与上位PC机,也可独立使用直接驱动本地人机界面显示与打印机。模块实物如图6所示。
4 结语
本文所介绍的采集单元实现了对多通道现场数据的实时采集,实现了多路冗余处理模块输出,有很强的实用性、通用性及可扩展性,且冗余度高。该数据采集单元在工程上具有广泛的应用价值,经在多个船舶监测报警系统实际工程中应用表明其性能稳定可靠。
