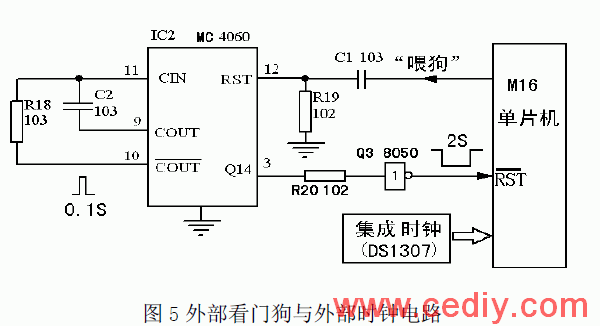

为配合看门狗在控制器死机后的复位工作，如图 5所示控制器的系统时钟由外部的时钟专用集成电路 DS1307提供，AVR单片机内部时钟资源仅对程序中的延时变量提供相对时间。这样的好处是当看门狗一旦使系统复位，AVR内部时钟必然要清零，而外部系统时钟不会被清零，不影响控制器定时启动或定时停止等项功能的实施。另外，外部时钟 DS1307芯片耗电极省仅需 0.5微安，而内部时钟即使在省电模式下也需要几毫安以上。若用小型 20mAh容量锂电作电源后备，掉电后外部专用时钟可在几年内信息不丢，而内部时钟不到一天就没电了。


3.结束语
在设计开发 A VR单片机在工业控制系统中的应用中，抗干扰是一个不能绕过去的现实课题。要解决该课题，熟悉常用的抗干扰措施是一个重要前提。但由于干扰因素多，控制对象及所要求的控制功能不尽相同，所以抗干扰措施并没有固定模式，只能在实践中通过不断摸索来筛选更合理更有效的方案。本文所述的抗干扰措施是一点实践经验的总结，供参考。
本文创新点：1.在 DS18B20数据线上接阻容电路；2.在电源的输入端并联压敏电阻以吸收尖峰电压；3.加大液晶显示器开孔尺寸以减少它本身产生静电干扰。

参考文献
[1]赵佩华,陈黎敏．单片机应用系统的干扰抑制技术[J[．《电子工程师》，2004，04： 18~20
[2]黄再银,李丽．单片机应用系统中的干扰抑制技术[J]．《电子产品世界》，2002，22：15~17

[3]吕强．单片机应用系统的抗干扰技术[J]．《科技信息》，2007，01：49~51
[4].李飙，任艺．单片机应用系统的抗干扰技术研究[J]．《职业时空》，2008，01： 86~88
[5]秦绪伟．浅析单片机抗干扰技术[J]．《今日科苑》，2008，20：
[6]朱焕立，刘玉宾，王殿龙．基于单片机的小型家用燃气锅炉控制系统研究[J]．《微计算机信息》，2009，6-2：200-202
[7]白焰．《分散控制系统与现场总线控制系统》(基础评选设计和应用)[M]．电力出版社出版，2001.3
[8]马潮．《AVR单片机嵌入式系统原理与应用实践》[M]．北京航空航天大学出版社 2007-10
