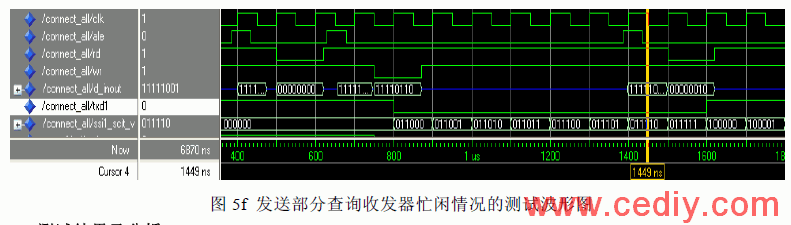

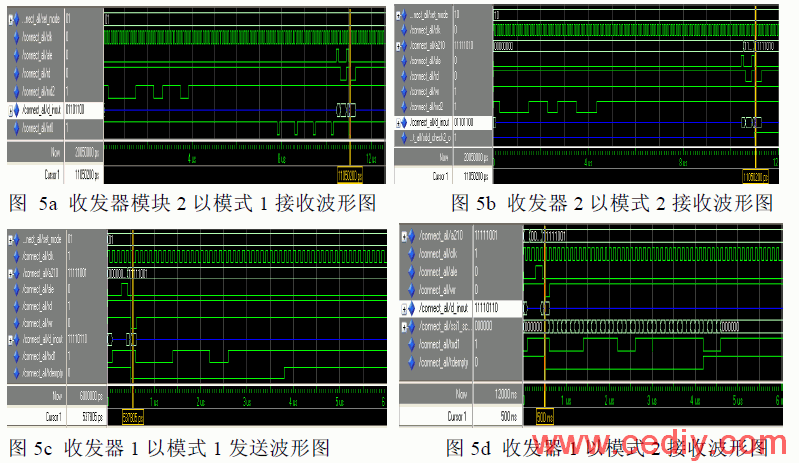

4.4测试结果及分析
上面已经对各模块的各种功能进行了很多测试，为了更好地验证所设计的芯片在实际中使用的可靠性，我们有必要进行一次总体的测试，本次仿真测试共包括单片机 5次读标志，4次提取数据，1

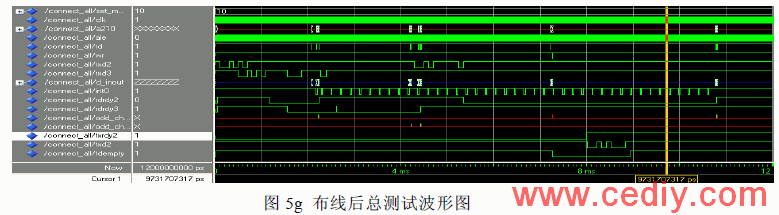

次发送数据。测试结果及分析如下图 5g所示：

测试结果我们还可以看到：1）芯片各收发器模块可以同时工作 2）发送与接收可以同时进行 3）接收缓存正常，并且在接收数据不足 8字节超时后时会自动停止缓存，然后向芯片中断管理模块提出中断请求 4）中断信号能够正常输出 5）各收发器的中断请求无遗漏 6）收发器模块的数据被读取完毕之后，中断标志自动清除，芯片不再发出中断请求信号。

5 结 论
本文设计了一种实现高效多串口单一中断源的芯片。本设计的功能特点：在中断管理方面，利用单一的中断源来管理多个扩展串口，并保证多个串口中断的无漏检测与服务；在数据传送方面，实现串行数据的接收和发送，并且按照数据传送是否有奇偶校验位分为两种工作模式，在接收时具有数据缓存的功能。并且上述各个功能模块在单一的可编程逻辑器件芯片就能实现。
上述整个过程设计均采用 VHDL编程实现，比以往电路手工设计的方法更加灵活，具有比较大的发展空间。文中分别利用 ModelSim和 ISE对程序进行仿真和综合布线，在仿真平台上验证了设计的可行性，具有较好的应用前景。
本文作者创新点：多串口单一中断源的芯片，利用单一的中断源来管理多个扩展串口，各个功能模块在单一的可编程逻辑器件芯片就能实现。

参考文献：
[1]陈力平，徐冠捷.基于单片机的串口扩展器.微计算机信息,2006, 03(2):13-15
[2]张毅刚．新编 Mcs-51单片机应用设计．哈尔滨：哈尔滨工业大学出版社，2003．65-73
[3]李玉丽，徐家品，张俊霞．利用 PSoC实现时钟.微计算机信息,2009, 11(25):136-137
[4]刘春阳．基于 FPGA的串行通信实现与 CRC校验：硕士学位论文．北京：北京化工大学，2006
[5]候伯亨，顾新．VHDL硬件描述语言与数字逻辑．第二版．陕西：西安电子科技大学出版社，1999．228-236
[6]孙航．xilinix可编程逻辑器件的高级应用与设计技巧．北京：电子工业出版社，2004．46-70
[7]吴穹等．利用 TL16C554实现多路串口通信．航空电子技术，2005．36(3)：33-35
[8]刘小芳，曾黄麟等．单片机的多串口扩展技术的设计．计算机测量与控制，2004，12(11)： 1088-1090
[9]朱明程，董尔令．FPGA技术的最新发展综述．电工教学，1996，18(4)：56-58
