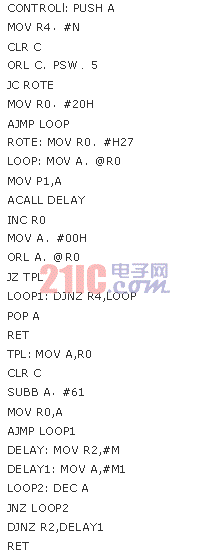

利用步进电机可以进行可逆距离的调整,由步进电机原理可知,步进电机各相绕组通电顺序不同,转动方向就不同。步进电机控制程序的主要任务是:判断旋转方向,按顺序送出控制脉冲,以及判断所要送出脉冲信号是否已经送完。设步进电机所要走的总步长放在寄存器R4中,转向标志存放在程序状态寄存器中标志位F0(即PSW.5H)中,当F0为0时,表示步进电机正转;当F0为1时,表示步进电机反转。在2DH单元内存放结束标志00H字。各点的距离情况可由键盘选择由LCD显示。步进电机控制程序清单如下:

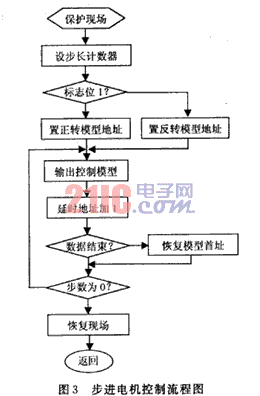

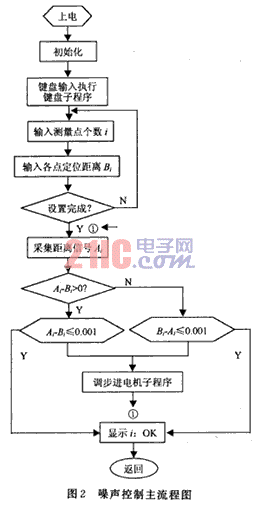

单片机控制的自动定位装置工作流程图如图2所步进电机控制流程图如图3所示。
3 结 语
本文介绍了利用80C552单片机与DME2000构成的噪声测量自动定位装置,他可省去每次人工量距的麻烦并且精度高,利用LCD显示自动定位情况更加方便,他不但可以作为办公自动化噪声测量装置也可应用于大型机械监测。
