2．2 软件设计

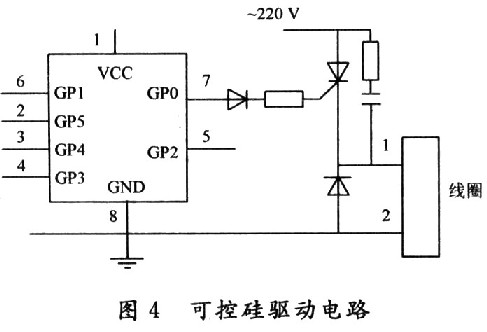

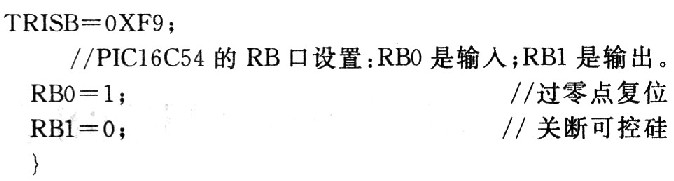

在MPLAB-IDE中使用Hitech C编译器，最终用C语言完成节电器的软件设计。

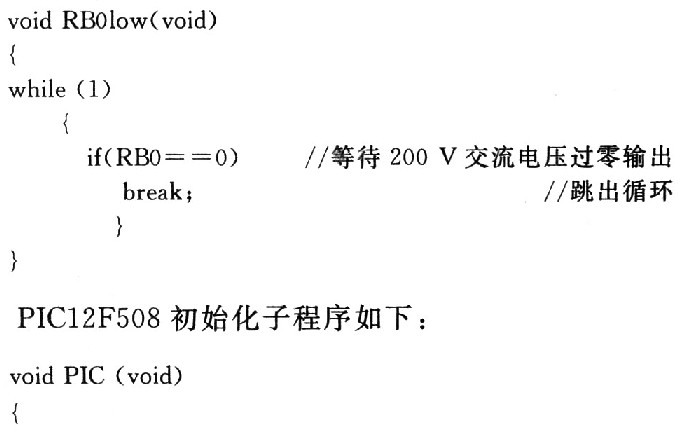

过零点判断子程序如下：
2．3 交流接触器电磁线圈改造
2．3．1 交流接触器电磁线圈磁路分析
电磁线圈磁铁的磁路如图5所示。
根据磁路学知识，有：
式中：φ为磁通量；μ0为真空磁导率；A为铁芯横截面积；N为线圈匝数；I为线圈导线电流；L1为铁芯磁路长度；μ为铁芯相对磁导率；L0为磁隙长度。
电磁铁的吸引力和φ成正比，所以当交流线圈加直流脉冲电压启动吸合时，吸引力增大数倍，实际观察到的现象是交流接触器吸合声音清脆、有力，大大减少了接触器的启动吸合时间，降低了线圈的发热，延长了线圈的使用时间。
2．3．2 线圈通过的电流
交流接触器电磁线圈通过的电流为：
交流线圈加直流脉冲电压时，式(1)中jωL=O，于是式(1)简化为：
显然，电路中的电流增加了，为了保护交流线圈不被烧毁，必须增大线圈的电阻，根据公式：
可以增加线圈的匝数或减小线径。实际上增加线圈的匝数是不可能的(线圈的空间尺寸受接触器结构的限制)，所以只能采取减小线径的方法。实践证明：线径变细后，可以节省50％以上的铜线。
3 结语
将该节电器应用于CJ20-250交流接触器，最终的实验数据表明线圈有功节电率达到90％以上。长时间吸合运行，接触器无声，接触器线圈、铁心基本无温升，大大延长了线圈寿命。
