在卡车,汽车,娱乐车和不间断电源使用 的12v Lead Acid 蓄电池通常其额定值为12V，这个电路监控着电池，充放电曲线，给出当前电压值并预测到供电结束所剩的时间。
12V电池在完全充电时的电压值为13.8V，完全释放时的电压值为10.8v。在3v的范围之内是线性的，能够使用作预测UPS所剩的供电的时间的值。

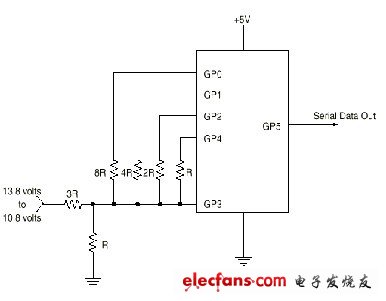

图中说明了1位的A/D转换器。在单片机GP0，GP1，GP2和GP4脚的电阻存放高，低和开三状态，允许GP3输入端作为电压比较器。
电路示意图:
