下面介绍了基于PIC单片机与16位串行D/A转换的原理：

1．基本原理

　　D/A转换器相当于一种译码电路，它将数字输入传换为模拟输出：

　　其中，D是数字输入，VR是模拟参考输入，Vo是模拟输出。这里模拟输出可以是电压，也可以是电流，式中 数字D是一个小于1的值。

　　式中an为1或0，由数字对应位的逻辑电平来决定，N是数字输入D的位数。由此(3.2）由此（3.1）

　　当参考电压输入TIp．固定时，转换器的模拟输出D成正比关系。对于单位数字量的变化，模拟输出是按等 幅度的阶跃量变化的。

　　2．原理图

　　（1）串行D/A转换器。

　　串行D/A转换器一般由数字输入、基准电压源、模拟开关、电阻或电容网络、加法电路、运算放大器、模 拟输出等组成，如图1所示，根据集成度不同D/A转换器中可能不全包括其中的部分。图2所示为这种转换器 的原理图。

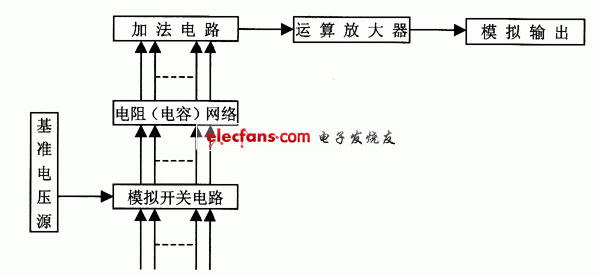

                        图1 集成D/A转换器的组成框图

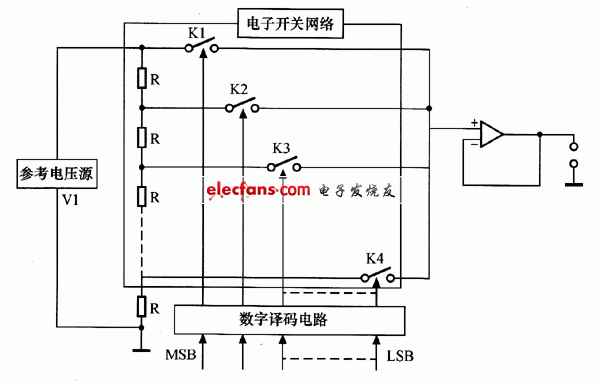

                            图2 串行D/A转换器

　　数模转换器的基本工作原理是基于权的控制，即权电压或权电流相加。D/A转换器的几种常见结构，根据加 权网络等部分实现方法的不同，常见的DAC结构有电流型、电压型、电荷型等，每一类又细分为若干小类， 接下来将分别进行介绍。

　　（2）权电阻型D/A转换器。
