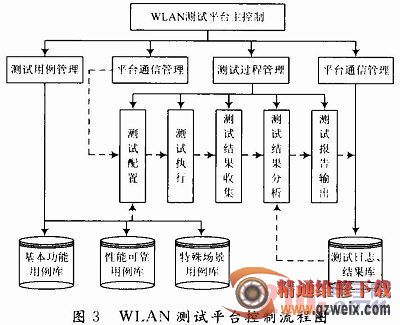

测试用例管理模块负责测试用例的抽取、脚本参数的配置等功能。当配置完成后，通过通信管理模块将测试脚本以及参数分发给测试平台中的各个终端设备，接下来，由测试过程管理模块负责完成整个测试执行工作，同时记录测试执行的结果以及日志等信息，最后由测试结果管理模块对测试结果进行提取与分析，形成最终的测试报告。
在各个功能模块中，平台通信管理模块是基础，为其他模块提供了控制通路。测试过程管理模块对整个测试过程进行凋控，实现测试过程的自动化，保证过程的顺利完成。
3 WLAN自动化测试工具的实际应用
本系统控制端运行在Linux操作系统下，采用Glade+Gtk技术完成主控界面的开发。通过主控端分别Telnet到AP端和STA端，并采用Expe ct技术分别完成与AP端和STA端的交互，主控端作为桥梁，进而可以完成AP端与STA端的交互，保证了时间同步性。测试执行完成后，可以在主控端收集、查看测试日志，并生成测试报告。
3．1 自动化测试平台的具体实现
3．1．1 远程控制
(1)AP控制。当网卡作为待测试设备时，需要借助于第三方的AP设备来完成基本功能的测试，而目前市面上的AP设备大都是采用Web界面进行配置，即使提供了Telnet等远程控制服务，由于厂家处于商业层面的考虑，使用者也很难获取其内部的配置接口。
在实现的过程中，采用开源的DD-WRT固件来升级测试平台内的AP设备，通过DD-WRT的公共接口命令来实现对AP设备的配置。
(2)网卡控制。当AP作为待测试设备时，需要借助于第三方的网卡设备来完成基本的功能测试。对于工作在Linux平台的网卡，由于源代码为开源，实现配置与控制比较容易；对于工作在Windows平台的网卡，可以采用Native Wifi API构建控制台程序，结合XML形式的无线配置文件Wireless Profile进行综合的控制。
(3)认证服务器控制。对于lli证书模式的测试，必须采用认证服务器。认证服务器有两种实现方式，一种是采用Windows Server系列所提供的服务构建，另一种是采用Linux平台配置OpenSSL。前者的操作较为复杂，不便于远程控制，因此本系统拟采用后者的方式构建认证服务器。
3．1．2 时间同步
测试过程中，需要对平台内的不同终端进行配置，如执行联网的测试时，首先要配置AP组建相应的网络，确保成功后再配置网卡进行联网操作。因此在测试过程中，如何界定事件结束的时间是一个关键的问题，需要一种交互式的控制方式以反馈执行的状态或结果。
Shell命令可以实现简单的控制流功能，但无法完成需要交互的场合，而Expect可以实现自动与交互式任务进行通信，而无需人为干预，因此在实现时将采用两者相结合的方式来完成不同终端以及同一终端不同测试项之间的同步控制。
3．1．3 平台无关性
测试平台要同时考虑待测设备工作在Windows以及Linux两种平台环境下的测试，由于两种平台环境本身存在差异，而且即使相同平台环境下也存在不同版本，使得兼容以上所有平台环境存在一定的难度。
现在将AP端和STA端的测试脚本及控制操作都放在控制端，做到与待测设备隔离，使控制台完成所有与测试相关的控制、配置任务，而待测终端只进行控制命令的接收和执行，这样就保证了测试平台不依赖于具体的待测设备终端系统。
3．1．4 用例脚本化
一方面，平台无关性要求将与平台系统环境相关的测试命令进行相应的归类和抽取，另一方面，测试过程中测试终端之间的控制同步对命令的批量处理也有一定的要求。此外，为了提高用例的复用度，将测试用例脚本化是一个必然的要求。
