一台TP -Link公司生产的TL -WR841N无线路由器，标识的硬件版本是V3，描述的故障现象是刷机失败导致无法启动，即变成所谓的“砖机”。

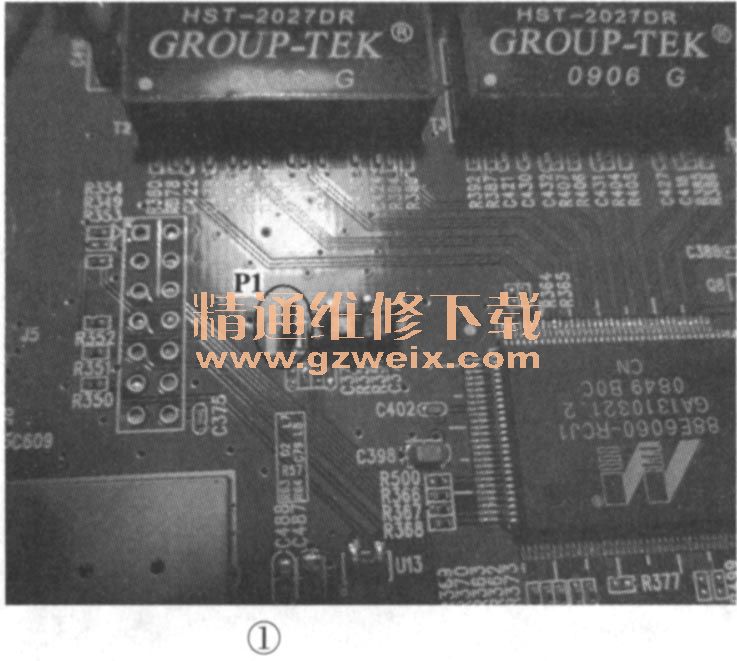

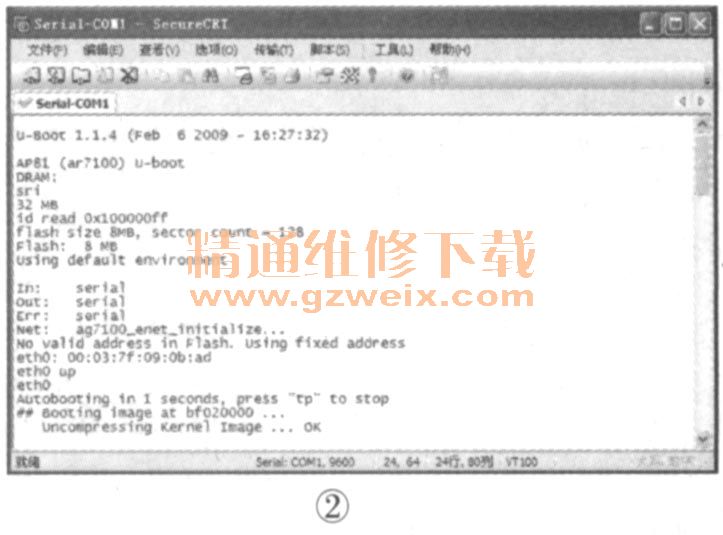

    分析检修：接手后马上通电试机，发现除SYS指示灯以外，其他指示灯均常亮，明显是固件错误导致该路由器无法正常工作。解决此类故障一般只要重新刷入正确的固件即可，由于机器已无法正常启动，从Web界面刷机已不可能，查阅资料得知可利用PCB板上的TTL接口写入固件以使机器能正常工作。打开路由器，发现板上标识P1位置已加了四个插针，如图1所示，看来先前已尝试过TTL刷机，只是没有成功罢了。从网上查找资料得知该型号路由器TTL接口定义是（从JTAG焊盘J5算起）：TX、RX、Gnd和Vcc，立马用杜邦线连接USB口转接TTL刷机小板，将该路由器与电脑连接，开启“SecureCRT”程序并选择“Serial协议”，设置好COM端口号，波特率选“115200”，点击连接后再打开路由器电源却没有任何反应。仔细查看路由器PCB板，发现没有安装0Ω的短路电阻R356，点上焊锡后再次联机发现SecureCRT程序有反应，如图2所示，显示的终端为AR7100实际标识为AR9130）处理器，32MB内存，闪存为8MB（实际为4MB）。为了停止检测程序不断自检以方便写入固件，必须在is内输入“TP”停止指令，不过笔者试过多次均无效，怀疑路由器RX接收电路有问题，这样的话路由器只能给电脑端发送信号而无法接收传送信号。断开杜邦线测RX针电压仅0.67V左右，而TX针为正常的3.3V左右。RX针还对地接有一个编号C376的滤波电容，将其取下后RX电压还是很低，看来是主芯片内部TTL接口电路有问题，这也就代表TTL刷机无能为力了。

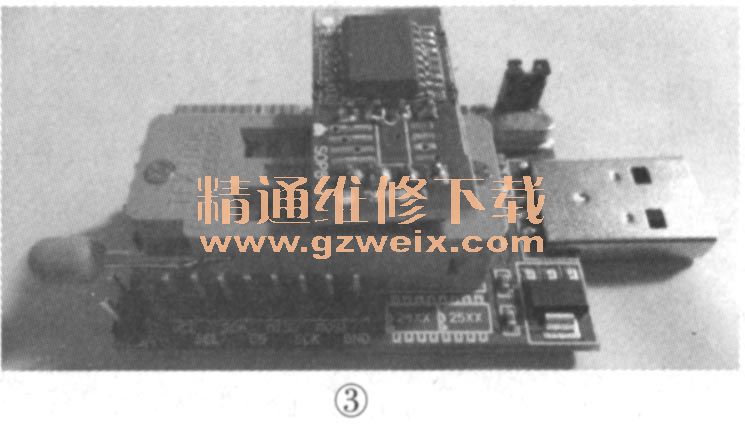

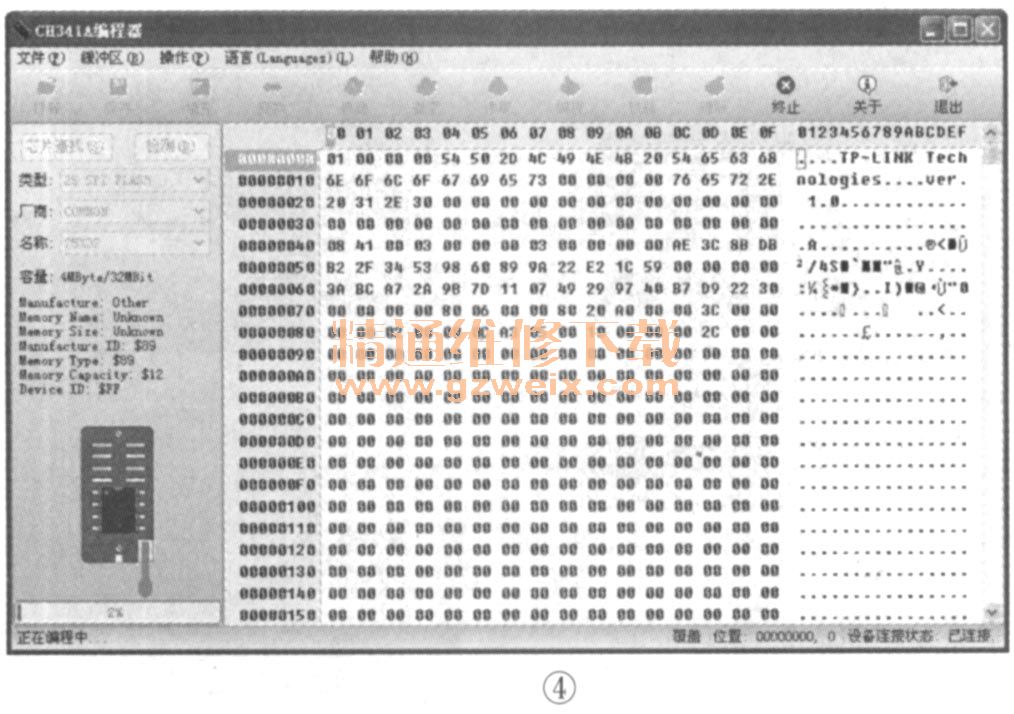

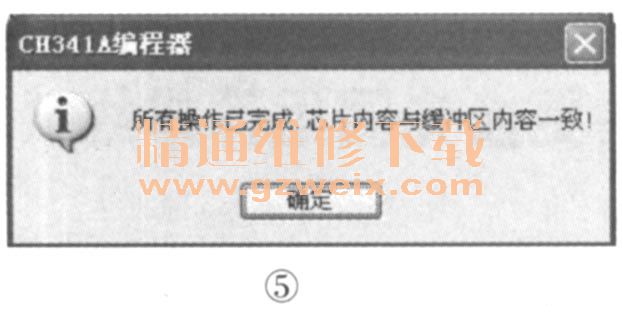

    修复此机的办法看来只有借助编程器了，幸好笔者手里有CH341A编程器。用858热风枪将Intel 320S33B（U2）16脚Flash闪存拆下再焊接至SOP16→DIP8转换板上，然后装回转换板放到CH341A编程器上插入电脑，如图3所示。运行CH341A编程器软件，点击“检测”按钮后软件无法识别闪存品牌型号及大小，不过可以发现Manufacture ID、Memory Type和MemoryCapacity均有相关数据显示，这说明电脑与该闪存间通信是正常的，参考编程器说明书得知，当检测目标芯片为“Unknown”时并不代表编程器不能烧写，此时可通过手动选择芯片进行烧写操作，若芯片列表中没有对应型号选“COMMON（通用）”即可（SST和ESMT除外）。于是在CH341A编程器软件类型栏目中选“ 25 SPIFLASH”，厂商选“COMMON”项，名称选“25X32”-项，即容量为4MByte/32MBit。点击“打开”按钮并定位到之前下载的TL-WR841N V3固件，然后再击点“自动”按钮让编程器自动完成“查空。编程、编程”操作，如图4所示，当弹出如图5所示的对话框时，代表数据已经正常无误写入到闪存中。将写好数据的闪存焊到PCB板上后打开电源发现故障依旧，难道无法识别型号的闪存按此法强行写入数据有误？不过仔细查看写入的固件大小发现有问题，因为笔者烧写的这个固件是从TP-Link公司官网下载的，大小为3.75MB，而闪存为4MB，从过去刷写中九接收机固件的经验来看两者大小应该一致。再次查找资料得知：从官网下载的3.75MB大小的升级固件是用来升级Web界面的，该固件不包括UBoot程序，因此路由器将无法自动引导，看来必须找到包括UBoot程序的固件写入闪存才可以修复机器。后来经过网上一番搜索，终于找到了网友使用编程器备份的TL-WR841N V3无线路由器固件，下载解压后果然为4MB大小的bin文件。再次拆下U2装至编程器上，写入新下载的4MB固件，写好后再装到PCB板上，通电试机发现除电源指示灯外，其他指示灯一闪即灭，稍后SYS灯常闪，看来路由器已经启动了，立刻用网线将电脑与该路由器连接，发现电脑端可以自动获得IP地址，在浏览器里输入“192.168.1.1”网关地址和输入用户名、密码，成功登录到管理界面，如图6所示，进行相关设置后网络也正常，至此，这台TL-WR841N V3无线路由器完全修复。







    知识链接：Uboot全称是UniVersal Boot Loader，它是遵循GPL条款的开放源码项目，由德国DENX，小组开发用于多种嵌入式CPU的bootloader程序，UBoot不仅仅支持嵌入式Linux系统的引导，还支持NetBSD、VxWorks、QNX、RTEMS、ARTOS、LynxOS嵌入式操作系统。UBoot除了支持PowerPC系列的处理器外，还能支持MIPS、x86、ARM、NIOS，XScale等诸多常用系列的处理器。Uboot程序相当于PC电脑中的BIOS程序，PC个人电脑的启动都是先执行BIOS程序，然后由BIOS程序将控制权交给操作系统（比如Windows XP），若PC中的BIOS程序出错是无法正常启动的。因此，在路由器中若闪存中无Uboot程序的话也是无法正常启动的。其实不光是路由器，很多其他嵌入式系统也如此，即用编程器写入的固件要包括Uboot程序，通常这些固件与普通固件的区别是其大小与闪存容量大小是一致的，因为这类固件通常都是使用编程器直接从闪存中读出来的。
