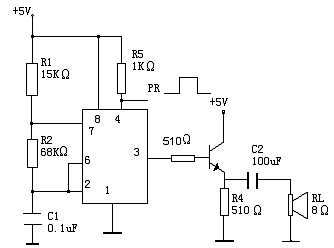

（3）报警电路

由555定时器和三极管构成的报警电路如图11、4所示。其中555构成多谐振荡器，振荡频率fo＝1．43／［（RI＋2R2）C］，其输出信号经三极管推动扬声器。PR为控制信号，当PR为高电平时，多谐振荡器工作，反之，电路停振。

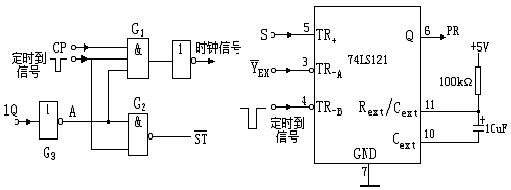

4）时序控制电路

时序控制电路是抢答器设计的关键，它要完成以下三项功能：

①主持人将控制开关拨到"开始"位置时，扬声器发声，抢答电路和定时电路进人正常抢答工作状态。

②当参赛选手按动抢答键时，扬声器发声，抢答电路和定时电路停止工作。

③当设定的抢答时间到，无人抢答时，扬声器发声，同时抢答电路和定时电路停止工作。

根据上面的功能要求，设计的时序控制电路如上图所示。图中，门G1 的作用是控制时钟信号CP的放行与禁止，门G2的作用是控制74LS148的输人使能端 。图11、4的工作原理是：主持人控制开关从"清除"位置拨到"开始"位置时，来自于图11、2中的74LS279的输出 1Q=0，经G3反相， A＝1，则时钟信号CP能够加到74LS192的CPD时钟输入端，定时电路进行递减计时。同时，在定时时间未到时，则"定时到信号"为 1，门G2的输出 =0，使 74LS148处于正常工作状态，从而实现功能①的要求。当选手在定时时间内按动抢答键时，1Q＝1，经 G3反相， A＝0，封锁 CP信号，定时器处于保持工作状态；同时，门G2的输出 =1，74LS148处于禁止工作状态，从而实现功能②的要求。当定时时间到时，则"定时到信号"为0， =1，74LS148处于禁止工作状态，禁止选手进行抢答。同时， 门G1处于关门状态，封锁 CP信号，使定时电路保持00状态不变，从而实现功能③的要求。集成单稳触发器74LS121用于控制报警电路及发声的时间，其工作原理请读者自行分析。

四、实验仪器设备

1. 数字实验箱。

2. 集成电路74LS148 1片，74LS279 1片，74LS48 3片，74LS192 2片，NE555 2片，74LS00 1片，74LS121 1片。

3. 电阻 510Ω 2只，1KΩ 9只，4.7kΩ l只，5.1kΩ l只，100kΩ l只，10kΩ 1只， 15kΩ 1只， 68kΩ l只。

4. 电容 0.1uF 1只，10uf 2只，100uf 1只。

5. 三极管 3DG12 1只。

6. 其它：发光二极管2只，共阴极显示器3只。 　 五、实验内容及方法 1．组装调试抢答器电路。

2．设计可预置时间的定时电路，并进行组装和调试。当输人1Hz的时钟脉冲信号时，要求电路能进行减计时，当减计时到零时，能输出低电平有效的定时时间到信号。

3．组装调试报警电路。

4．完成定时抢答器的联调，注意各部分电路之间的时序配合关系。然后检查电路各部分的功能，使其满足设计要求。
