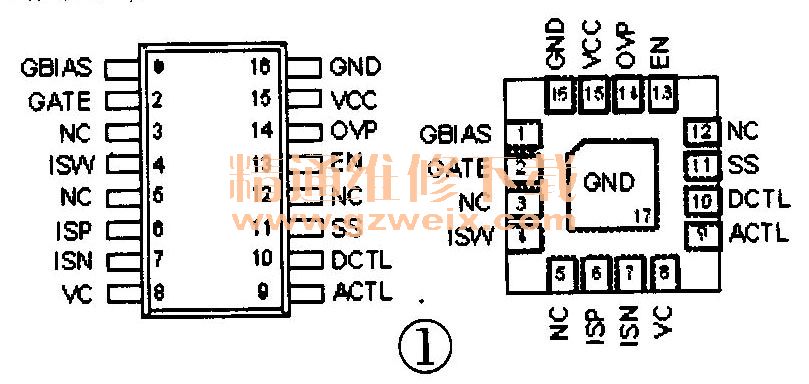

RT8482是台湾立崎科技公司（RICHTEK）推出的一款高压大电流LED驱动控制器，内置1.5A功率开关及恒流LED驱动器，采用贴片双列或四面16脚封装形式，如图1所示。

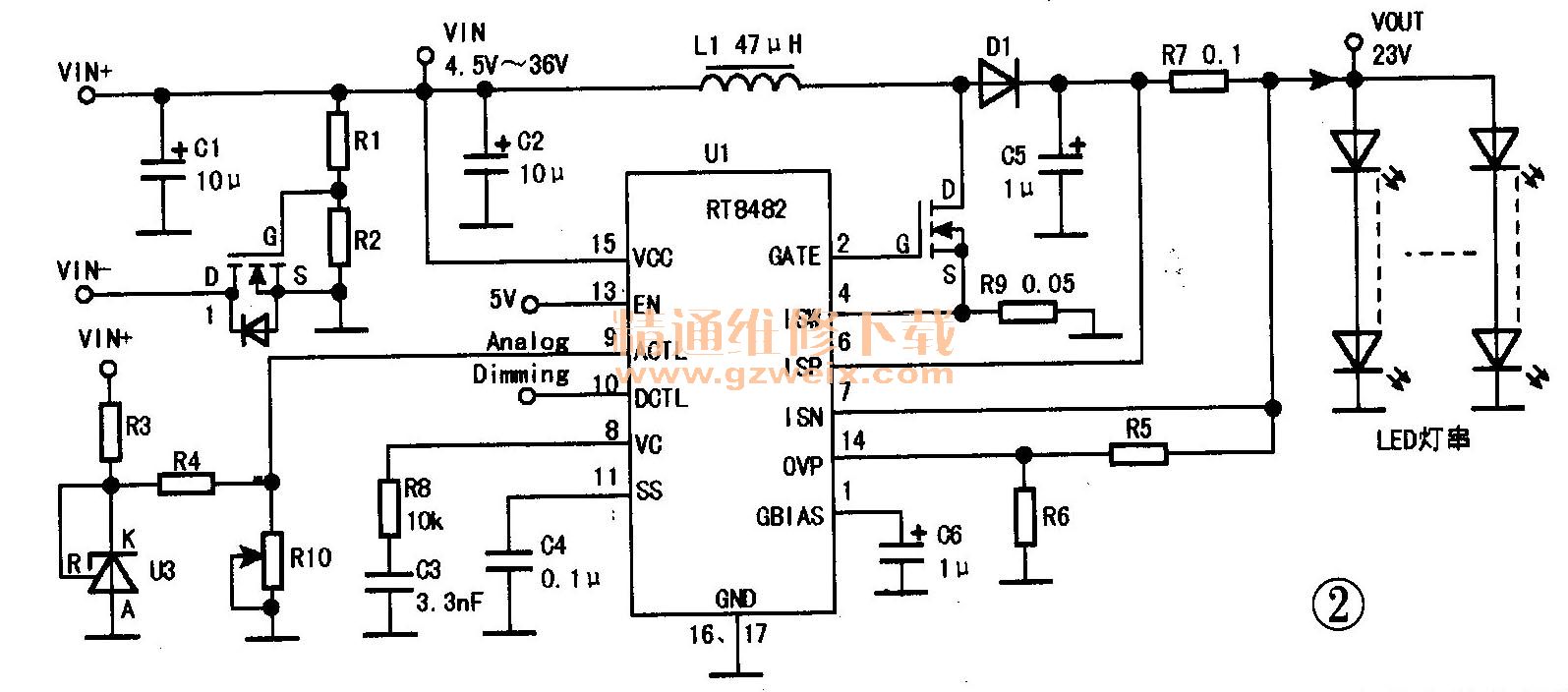

    该芯片输入电压为4.5V～40V，输出电压可高达50V，可工作于升压、降压或者升降压驱动模式，转换效率高达90%。一款LED液晶显示器采用RT8482（U1）作为背光LED驱动芯片，将输入的＋12V电压升到23V，其电路如图2所示。

1． 升压恒流驱动电路

    电容C1、C2为电源输入滤波电容，电阻R8与电容C3的作用是环路补偿，C4为软启动电容，C6为偏压电容，电感L1与肖特基二极管D1实现能量存储及升压输出，电容C5为输出电压的稳定滤波，电阻R7与芯片电流检测端相结合，实现负载电流检测，电阻R5与R6采取串联分压方式检测输出电压。当13脚（EN端）接入5V～20V电压时，芯片工作。⑨脚（ACTL）和⑩脚（DCTL）分别连接模拟调光和PWM数字调光信号。

    2.输入电源防反接电路
    Q1、R1、R2等元件组成电源防反接保护电路。电容C1用于输入电源滤波，电阻R1，R2串接在电源正极与地线之间。N沟道增强型MOs管Q1的漏极（D）与电源负极相连，源极（S）接地，栅极（G）接于R1、R2两电阻之间。通过电阻R1与R2阻值的恰当选配，只有当输入电源正常时，Q1的G、S间电压才大于Q1的开启电压，Q1导通，输入电源才会安全接入后面的升压电路。当输入电源正负极接反时，Vgs小于Q1的开启电压，Q1截止，其漏极与源极间呈开路状态，即断开了VIN-线，阻止输入电源接入电路，从而保护后续电路。

      3．调光电路
    采用RT8482的LED驱动电路，可以通过PWM数字调光与变阻模拟调光来改变LED灯串的发光亮度。PWM数字调光：通过微处理器调整其端口输出脉冲的占空比，从而改变LED导通时间，以达到亮度调节的目的。采用PWM数字调光方式，驱动电路可以在输出没有色温变化的情况下得到一个较宽的调光范围。

    U3、R3、R4及电位器R10组成变电阻模拟调光电路。根据该芯片的特性，当13脚（EN端）接入5V-20V的高电平信号时，LED升压恒流驱动电路的输出电流与其⑨脚（ACTL端）的电压（0.2V～1.2V）成正比关系。当该脚电压小于0.2V时，输出电流为0A；当该脚电压大于1.2V时，输出电流达到设定最大值。

    输入电源VIN通过限流电阻R3接在精密可调基准电压源U3’（TL431）的阴极K和参考电压极R上，U3稳定输出2.5V电压，经电阻R4和R10串联分压后接入到U1⑨脚。通过调节R10的阻值可改变U1⑨脚电压，以控制输出电流的大小，从而实现模拟调光的目的。

    4．扩流输出电路
    在图2中，输出电流可达5A，即该电路的输出功率可达115W。若用此电路驱动总功率更大的LED，即要得到更大的电流输出，这时可通过并联元件实现扩流输出：一是在Q1外并联多只场效应管，如Q1A、Q1B；二是在D1上并联多只升压二极管，如D1A、D1B；三是在电流检测电阻R9上并联多只小阻值电阻。
