海尔HT-2199D彩电的电路组成及工作原理分析
来源:本站整理  作者:佚名  2010-07-08 15:44:45



   一、  HT-2199D彩电的电路组成框图、主要集成电路和信号流程

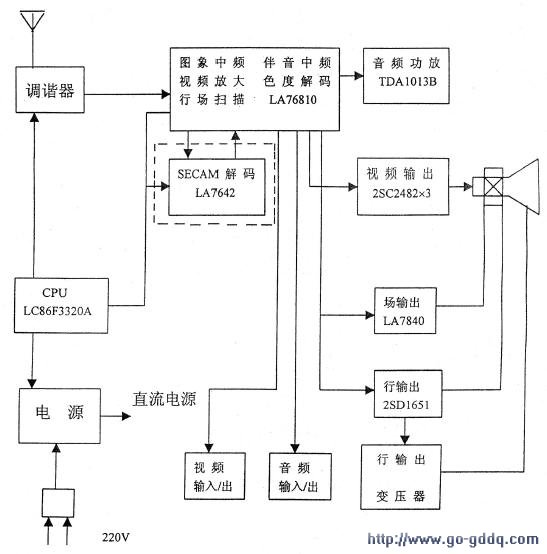

    1、HT-2199D彩电的电路组成框图如图一所示。


 2、 HT-2199D彩电采用的主要集成电路见表1。





主要功能

引脚数

N801

LC863348A

微处理器

42

N802

AT24C04

存储器

8

N201

LC76810

单片小信号处理

54

N501

LA7840

场扫描输出

7

N131

TDA1013B

伴音功放

9

N001

HEF4053

TV/AV转换

16

N652

L78M12

+12V稳压

3

N653

L78M05

+5V稳压

3

    3、信号流程
    参阅图一。从天线接收的高频电视信号在调谐器中经高频放大、混频处理后变成中频信号,经预中放和声表面波滤波器放大和选频,进入N201进行处理。本机小信号处理全部在N201内完成。

  图象中频信号经图象中放电路放大、同步检波电路解调,得到视频信号和伴音中频信号。

  伴音中频信号回到N201中进行限幅放大及调频检波,解调成音频信号,再经过N131的音量控制和功率放大,推动扬声器发声。

  视频信号也回到N201中进行PAL/NTSC制彩色解码,得到R、G、B基色信号,再进入末级视频放大器进行放大激励显象管三阴极。AV端子的视频信号与S端子的亮度信号Y和色度信号C在视频开关N001中进行切换选择,将选中的视频信号送至N201中,完成彩色解码等功能。

  行场偏转的小信号处理也在N201中进行。视频信号经过行场同步电路送出行场驱动信号,场驱动信号经场输出集成电路N501放大,在场偏转线圈中产生场偏转电流,完成场扫描。行驱动信号控制行输出管的工作状态,在行偏转中形成行偏转电流,完成行扫描。同时,行输出变压器还为显象管提供各组工作电压。

  开关电源电路将交流220V电压变换为多组直流电压,分别为整机各部分电路供电。

    4.LA76810简介
    LA76810是日本三洋公司在LA7688基础上,进一步加大内部集成度,减小外围元器件,简化生产调试,增加自动化调整,改进了LA7688的不足之处而批量生产的超级单片P/N多制式彩色电视信号处理大规模集成电路。LA76810内部框图如图二所示。该集成电路内部包括图象中频放大和解调电路、第二伴音中频放大与解调电路、PAL/NTSC制色度解码电路和亮度信号处理电路、同步分离及行、场偏转激励信号产生电路、I2C接口电路。表2列出了LA76810引脚功能及测试数据。



引脚



工作电压/V

对地电阻(R×1KΩ)

正测/Ω

反测/Ω

1

音频输出

2.0

3.9K

3.8K

2

调频输出

1.9

7.0K

8.5K

3

图象中频AGC滤波

2.1

7.4K

9.0K

4

RF AGC输出

3.5

6.8K

16K

5

图象中频输入

2.6

7.2K

8.2K

6

图象中频输入

2.6

7.2K

8.2K

7

0

0

0

8

中频电源

4.6

0.5K

0.5K

9

滤波

1.5

7.4K

9.5K

10

AFT输出

2.2

7.0K

8.8K

11

总线数据线

4.4

4.3K

5.5K

12

总线时钟线

4.3

4.3K

5.5K

13

自动亮度限制

3.9

5.6K

4.5K

14

R输入

0.5

7.2K

8.6K

15

G输入

0.5

7.2K

8.6K

16

B输入

0.5

7.2K

8.6K

17

消隐输入

0

3.4K

3.4K

18

RGB电源

7.2

0.7K

0.7K

19

R输出

2.0

5.5K

7.8K

20

G输出

1.9

5.6K

7.8K

21

B输出

2.0

5.5K

7.8K

22

同步分离输出

0.2

5.8K

8.0K

23

场输出

2.2

2.0K

2.0K

24

场锯齿波滤波

1.2

7.4K

8.6K

25

行电源

4.9

0.7K

0.7K

26

AFC滤波

2.4

7.4K

9.1K

27

行输出

0.5

2.2K

2.1K

28

行逆程脉冲输入

0.8

7.2K

8.2K

29

VCO基准

1.4

4.9K

4.8K

30

4MHz时钟输出

0.1

5.4K

9.1K

31

电源

4.7

0.5K

0.5K

32

滤波

7.5

4.8K

K

33

0

0

0

34

SECAM B-Y输入

1.6

7.5K

8.2K

35

SECAM R-Y输入

1.6

7.5K

8.4K

36

C-AFC滤波

3.5

7.8K

8.8K

37

FSC输出

2.1

7.0K

8.2K

38

4.43MHz晶振

2.5

7.6K

8.8K

39

色度APC滤波

2.7

7.5K

8.4K

40

视频输出

2.2

7.5K

9.0K

41

0

0

0

42

外接视频输入

2.3

7.6K

9.0K

43

V/C/D电源

4.7

0.5K

0.5K

44

视频输入

2.4

7.5K

9.1K

45

黑延伸滤波

1.6

7.5K

8.2K

46

视频输出

1.9

1.8K

1.7K

47

图象中频APC滤波

0.9

7.5K

9.0K

48

视频检波

3.9

1.1K

1.0K

49

视频检波

3.9

1.1K

1.1K

50

VDO滤波

2.2

7.2K

9.0K

51

外接音频输入

1.6

7.5K

8.8K

52

伴音中频输出

1.6

7.2K

9.0K

53

伴音中频APC滤波

1.9

7.4K

9.0K

54

伴音中频输入

2.8

7.6K

9.1K

    注:测试时用500型万用表,电压表用直流10V量程,高于10V用50V量程,电阻挡用R×1K挡,正测表示用红表笔测试,黑表笔接地,反测表示用黑表笔测试,红表笔接地。下同。

[1] [2]  下一页
