1．正常工作状态正常工作状态时，同步信号识别芯片N501(WT8045)(15)脚和(16)脚输出高电平。(16)脚输出的高电平控制电压使V507导通，进而使V508截止，对光电耦合器N100没有影响，主电源在N101、N152等控制下正常工作。N501的(15)脚输出的高电平使V502导通，进而使V151导通。V151导通后，其集电极输出的19 V电压经12 V稳压器N151稳压获得12 V电压，为行、场扫描等小信号处理电路供电，使整机处于工作状态。

　　正常工作状态时，行输出变压器T20l锁频绕组产生的脉冲电压，经变压器T103耦合，再经VDl08限幅，送到电源控制芯片N101(4)脚，使主电源的工作受行频触发。

　　2．待机／挂起状态挂起／待机状态时，N501(15)脚为低电平、(16)脚为高电平。如上所述，(16)脚为高电平时主电源电路正常工作，显像管灯丝仍有供电电压。(15)脚为低电平时V502截止，使V151截止，导致V151集电极没有电压输出，从而使行、场扫描电路和视频处理等电路停止工作。

　　3．关闭状态关闭状态时，N501(15)脚和(16)脚均为低电平。如上所述，
(15)脚为低电平时行、场扫描等电路停止工作。(16)脚为低电平时，V507截止，使V508导通。V508导通后，N100(2)脚经R152、V508的c-e极接地，使N100内的发光二极管、光敏三极管导通加强，进而使主电源电路处于弱振状态。此时19 V电压在6．5～7．2 V之间波动，能够满足5 V稳压器N502供电要求，确保N501(WT8045)在停机状态时正常工作；145 V电压在56～62 V波动；87 V电压在23～26 V波动；6．3 V电源在O．4 V左右有波动。

　　4．节能状态的解除在节能电路中，设置了一个双刀二切一开关S102。当开关S102处于图1中所示位置时，节能功能有效；当S102被按下时，V507的c极、V508的b极接地，节能功能被解除，便于在没有微机时检修一些故障。

　　5．超频控制V502的b极不但受N50l(WT8045)(15)脚电位高低的控制，还受N501(13)脚电位高低的控制。N501(13)脚是52kHz识别输出端，而该机设置的最大行频为48．4 kHz。为此，若用户设置分辨率使行频超过52 kHz时，N501(13)脚为低电平，使V502截止，负载电路因没有12 V供电电压而停止工作，从而避免了行频过高带来的危害。

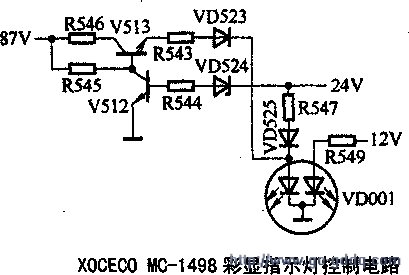

　　6．指示灯控制见图所示电路。在正常工作状态时，24 V电压使12 V稳压管VD524击穿导通，进而使V512导通、V513截止，电源指示灯 VD001内的绿色发光管因没有导通电压而不能发光。同时12 V电压经R549限流，使电源指示灯VD001内的橙色发光管发光。当处于停机状态时，24 V电压下降为9 V左右且波动，VD524、V512相继截止，V513导通，87 V电源下降为24 V左右的电压，并由V513的e极输出，经R543、VD523加到VD001内的绿色发光管正极，于是VD001发光是绿色的。因24 V和87 V电源是波动的电压，所以VD001发光是闪烁的。
