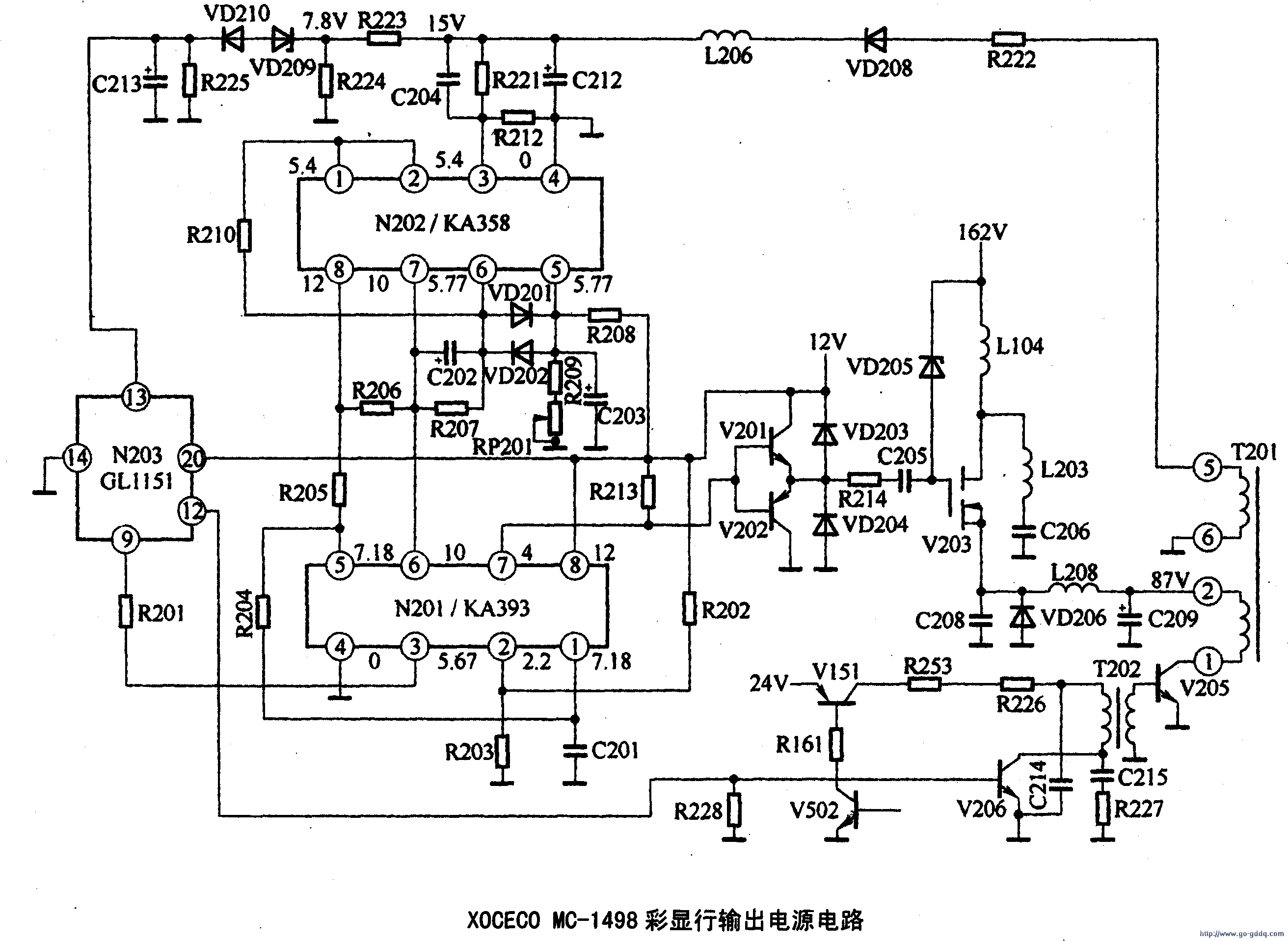

XOCECO MC-1498彩显的行输出电源电路是以N20l～N203为核心构成的，如图所示。

　　1．工作过程N201～N203进入工作状态后，由扫描芯片N203(GL1151)(9)脚输出的行锯齿波脉冲电压经R201送到N201(3)脚，与反相输入端(2)脚输入的2．2 V参考电压比较放大后，由N201(1)脚输出经整形的锯齿波比较电压。该电压经R204送到N201(5)脚，与(6)脚输入的误差信号比较放大后，由(7)脚输出驱动脉冲电压。(7)脚输出的驱动脉冲经推挽放大电路V201、V202放大后，使开关管V203工作在开关状态。N201(2)脚输入的参考电压是由12 V电压经R202、R203分压提供。

　　开关管V203导通时，由主电源电路提供的162 V电压经V203、电感L208和滤波电容C209构成回路，回路中的电流在L208上产生“左正、右负”的脉冲电压。V203截止时，由于电感中的电流不能突变．，所以L208通过自感产生“左负、右正”的脉冲电压。该电动势经C209、续流二极管VD206构成充电回路，继续为C209提供能量。因此，该开关电源产生的+B电压不但纹波小，而且效率高。

　　2．稳压控制当负载变轻引起C209两端电压升高时，相应引起行输出变压器T201各个绕组的脉冲电压升高，T201的(5)脚升高的脉冲电压经R222限流，再经VD208整流，在滤波电容C212两端产生的误差取样电压超过15 V。该电压经R22l、R212分压后的电压超过5．4 V，即N202(3)脚输入的电压超过5．4 V，经N202内的A1射随后，由N202(1)脚输出，并送到N202(6)脚，与(5)脚上的基准电压比较放大后，由N202(7)脚输出的误差信号送到N201(6)脚，与(5)脚输入的锯齿波信号经N201内的A2比较后，使N201(7)脚输出的驱动脉冲高电平时间被延长，经推挽放大电路放大后，使开关管V203导通时间缩短，C209两端电压恢复到规定值。反之，稳压控制过程相反。

　　调节RP201阻值的大小，可改变N202(5)脚参考电压的大小，最终可改变C209两端电压的高低。在末联机时，C209两端电压为87 V。

　　改变显示模式使行频升高时，将导致C212两端产生的电压下降，经上述的稳压控制电路的控制，必然会导致C209两端电压升高，在行频为37．5 kHz时，C209两端电压升高为109 V，实现多频扫描。

　　3．行逆程脉冲过压保护当行逆程电容失容、行输出管V205供电过高或行频过低引起行逆程脉冲过高，导致C212两端的电压升高，经R223、R224取样后的电压超过9 V(正常时为7．8 V)时，8．2 V稳压管VD209击穿导通，使VD210导通，进而使N203(GL1151)(13)脚(“X”射线保护信号输入端)有0．5 V以上的触发电压输入，使N203内的“X”射线保护电路动作，N203(12)脚不能输出行激励脉冲，行扫描等电路停止工作，达到保护的目的。
