二、HDMI2.0的新特性
    2013年9月4日，HDMI Forum组织向全世界发布了HDMI2.0版标准，如图5所示。此新标准不仅增强了对4K超高清传输的支持，还在多种视频、音频技术上进行了改进。随着4K高清电视的大力推广，更多更高规格的高清格式将进入观众的视线，而这一新标准的问世将有望加速高清产业的发展，因为保证数据传输的足够的带宽、速度是收看高清节目的前提。

    1．更大的传输带宽
    虽然目前的HDMI1.4标准已经可以支持4K分辨率输出，但是受制于带宽限制，最高只能达到3840×2160分辨率和30FPS（每秒传输帧数）帧率，HDMI2.0则将带宽扩充到了18Gbps，可以支持3840×2160分辨率和50FPS或60FPS帧率。
    2．音频传输质量大幅提升
    HDMI2.0作为一次重大的版本更新，不仅在视频上做了优化改进，在音频方面，也有着重大的改进：HDMI2.0支持32声道和1536kHz的采样率，实现双倍的音频高保真率（HDMI1.4仅支持8声道和768kHz的采样率），这为家庭影院以及其他专业视听环境的搭建提供了强有力的支持。
    3．支持21:9高宽比
    目前的显示设备主要以16:9的屏幕为主，同时具有更广视角的21:9的设备正在出现。HD-MI2.0规范提供了对这种显示比率的屏幕的支持。
    4．支持同屏不同显示功能
    同屏不同显示是指在同一屏幕上，可以同时显示两个不同的画面，两个用户戴上不同的眼镜，就能分别看到各自的画面，互不干扰，利用这项技术，一台电视可让多人同时收看不同的节目。
    5．自动音频、视频同步
    在高清上，当画面和音频不同步时，无需手动校正让它们同步，而是在HDMI2.0标准提供的声画同步功能控制下，自动实现视频和音频流的同步。
    6．增强对CEC的扩展
    CEC（Consumer  Electronics Control）也就是消费电子控制，它可以让各种消费电子通过有线或者无线的方式控制音视频的播放。在HDMI2.0规范中，提供了CEC扩展支持，为CEC2.0提供了扩展命令和控制，能够实现一触即播、待机模式、遥控传递、系统音频控制、一键录音等等功能。
    值得一提的是，HDMI2.0标准没有定义新的线材和连接器，HD-M12.0使用的线缆、接头和插座与HDMI1.4完全一致，即该版本可兼容低版本HDMI。对用户而言，不需要进行额外的投资，就可以升级到新版本。

    HDMI接口电路示例

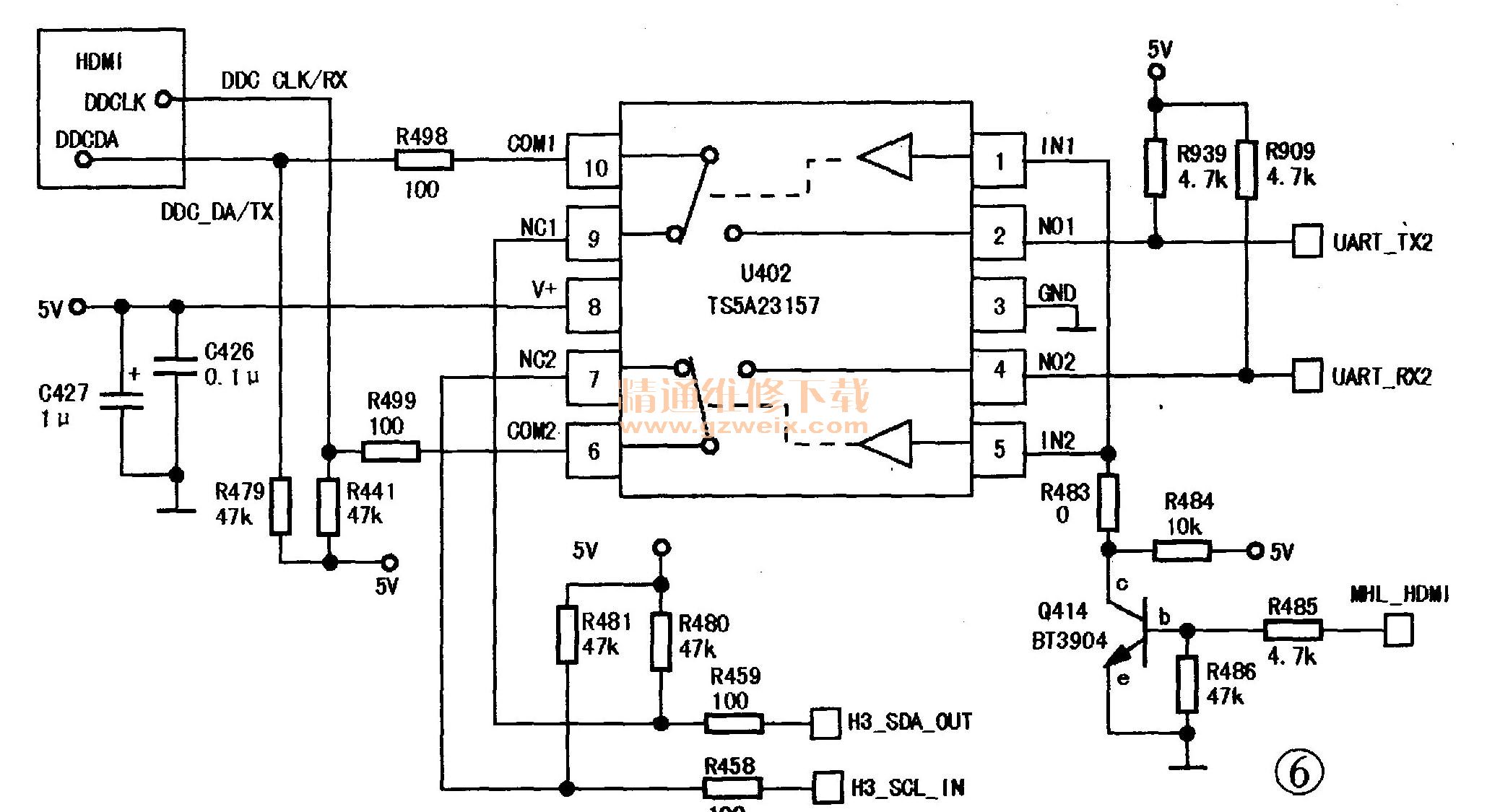

    在部分液晶彩电中，HDMI与MHL（移动终端高清影音）接口共用输入电路，例如在TCL MS801机芯液晶彩电中，采用逻辑电路TS5A23157作为MHL和HDMI信号切换电路，如图6所示。TS5A23157 （U402）是一块单刀双掷模拟开关，可以双向传送信号，带宽为220MHz，供电为1.65V～5.5V。当该IC的IN端（IN1或IN2）为高电平时，其对应的NO端和COM端接通；当IC的IN端为低电平时，其对应的NC端和COM端接通。

    插座P400为MHL和HDMI信号输入插座。主芯片MSD6A801通过检测P400的②脚（PCID）电平高低来判定输入信号的种类。当将MHL设备接入P400时，P400②脚变为高电平3.3V，主芯片输出的MHL HDMI信号为高电平，Q414导通，使U402的IN端（①、⑤脚）为低电平，则U402的⑨、⑩脚以及⑦、⑥脚内部接通、DDC_A、DDC_CLK分别与H3_SDAee OUT、H3_SCL_IN连接，实现主芯片与MHL信号设备之间的数据传输；当接入HDMI外设时，P400的②脚为低电平，此时主芯片输出的MHL_ HDMI信号也为低电平，Q414截止，U402的①、⑤脚为高电平，则U402的②、⑩脚以及④、⑥脚内部接通、此时DDC_TX、DDC_RX分别与UART_TX、UART_RX连接，实现主芯片与HDMI外设的通信，如读取DDC HDCP协议等。
