系列 | MB91770 系列 | MB91725 系列 | |
型号 | MB91F775R | MB91F777R | MB91725R |
CPU 内核 | FR81S 系列32位 RISC CPU | ||
引脚数量 | 144 | ||
最高工作频率 | CPU：64MHz，外设：32MHz | ||
电源电压 | 5.0V | ||
Flash 存储器容量 | 512K + 64Kb | 1024K + 128Kb | 512K + 64Kb |
数据 Flash 存储器容量 | - | 32Kb | |
RAM 容量 | 28 + 4Kb | 40 + 8Kb | 28K + 4Kb |
外部总线 I/F | 地址22-位，数据16-位 | ||
I/O 端口（最多） | 109 | 112（1个时钟系统） | |
DMAC | 8通道 | ||
16位时基定时器 | 2通道（PWM/PWC/PPG/重加载定时器可选） | ||
自由定时器 | 2通道 | 6通道 | |
输入采集 | 6通道 | 12通道 | |
输出比较 | 4通道 | 6通道 | |
16-位重加载定时器 | 4通道 | 4通道 | |
可逆计数器 | - | 2通道 | |
PPG | 11通道 | 10通道 | |
外部中断 | 16通道 | 16通道 | |
A/D 转换器（10位） | 32通道 | 32通道 | |
D/A 转换器（8位） | - | 1通道 | |
LIN-UART | 6通道 | 6通道 | |
多功能串行 | 2通道 | 4通道 | |
（UART/CSIO/LIN-UART/12C可选） | |||
LCD 控制器 | 32seg x 4com（静态驱动 8seg x 1com） | - | |
CAN | 64seg x 1通道，32msb x 2通道 | 64msb x 1通道 | |
步进马达控制器 | 6通道 | - | |
发声器 | 2通道 | - | |
软件看门狗 | 有 | ||
硬件看门狗 | 有 | ||
实时时钟 | 有 | ||
低压检测复位 | 有 | ||
封装 | LQFP-144（栅距0.5mm，20mm2） | ||
调试接口 | 内置式 OCD（片上调试单元） | ||

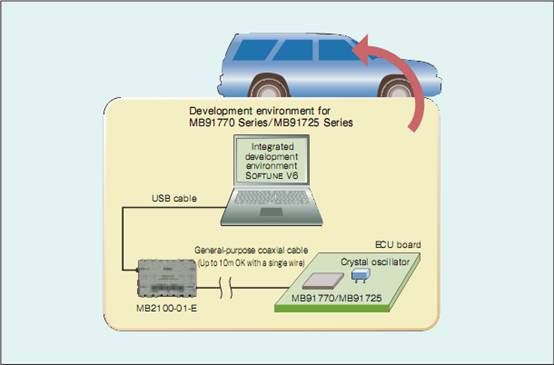

表2：开发环境配置
项目 | 说明 | |
型号 | MB91F775、MB91F777、MB91F725 | |
开发环境硬件 | ICE | MB2100-01-E（变速箱） |
评估板 | 主板：BBF2004-MB | |
开发环境软件 | 集成式开发环境 | SOFTUNE V6专业包（FR81S支持版） |
Flash 微控制器用烧录器 | 串行烧录器 | 富士通 MCU 编程器(通过RS232C I/F写入) |
并行烧录器用适配器 | Flash Support Group 公司制造 | |
