应用实例

■ MB91770 系列（面向仪表盘应用）

虽然最近的汽车中存在着多种不同类型的仪表盘指示，但是那些处理视觉信息的仪表盘系统都需要将必要的驾驶信息在很短的时间内准确无误地传递给驾驶员。MB91770 系列实现了系统的实时处理，并且具有 FR81S 内核的高处理性能；它内置有外设功能，是采用 STN 法和 LCD 面板的仪表盘控制的最佳选择。

它具有内置式步进马达控制器的6条通道，能够控制速度计、转速计等的指针。它还具有用于里程表指示的段式 LCD 控制器（32段 x 4com）和用于生成充当转向信号声源的波形的发声器。和传统产品相比，该发声器的功能得到了大幅提高。尽管传统发声器只具有能够在音量改变的情况下逐渐降低音量的淡出效应功能，但是 MB91770 系列除了具有淡出效应以外，还能够按照规定的速度降低或提高音量。并且，可以利用16位分辨率实现音量微调，从而实现更平滑的音变。

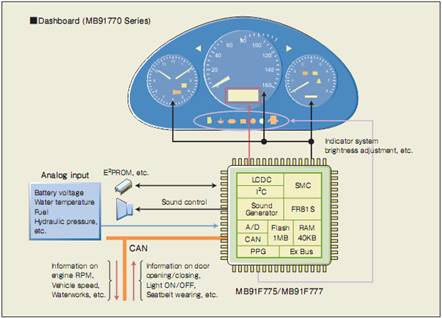

MB91770 系列的应用实例如图3所示。

图3：MB91770 系列的应用实例



■ MB91725 系列（面向车体控制应用）

通过汽车内的各种开关输入以及来自于内置式汽车传感器的信息控制汽车内的空调和 BCM 系统。无论外界的天气状况和行车条件如何，必须具有空调才能保持舒适的车内条件。在汽车停放在炎热的太阳光下时，通过执行最佳控制将汽车内部的温度迅速降至较为舒适的水平，并根据来自于各个传感器的信息保持舒适的车内温度。BCM 系统可以在多个车体系统 ECU（如车门、座椅和组合开关）上实现集中控制。制造商也在考虑整合无钥匙进入的 ECU 功能等。

MB91725 系列具有大量内置式串行接口，因此能够利用 CAN/LIN 网络连接到多个 ECU 上。它还具有定时器功能的多条通道和 A/D 转换器，从而实现了各种功能整合。

并且，除了面向程序的主 Flash 存储器以外，MB91725 系列还具有面向数据的内置式 Flash 存储器。这可以在从面向程序的主 Flash 存储器中执行程序的过程中在面向数据的 Flash 存储器内进行写入/擦除操作；这样就可以替代 E2PROM。这就有助于减少 ECU 电路板上的元件数量。

[数据 Flash 的优势]

● 不再需要 E2PROM，并且可以缩小电路板面积

● 提高数据写入速度

● 数据、程序等存储在微控制器中的 Flash 存储器内，这样有助于防止信息泄漏。

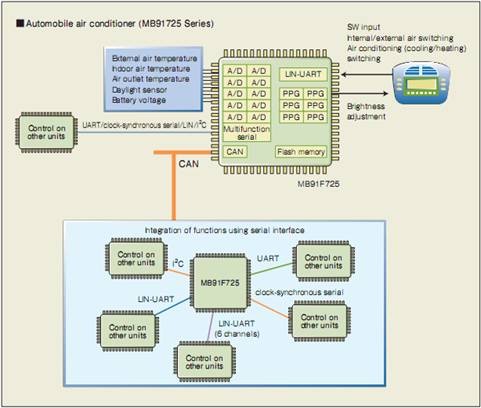

图4展示了 MB91725 系列的应用实例。

产品技术指标

表1展示了本产品的主要技术指标。

开发环境

本产品采用片上调试方法。在传统产品中，必须利用 ICE 主单元和验证用评估芯片实现调试，然后通过利用汽车上的器件实现系统评估。本产品允许利用实际器件进行单元系统评估和汽车评估。并且，它采用单线调试接口，可以实现汽车评估或一致性测试，并且能够利用通用同轴电缆、在高达10米的范围内实现小型 ICE 主单元和目标电路板之间的通信。这可以简化按照常规难以实现的汽车评估。

图5展示了开发环境视图，表2展示了开发环境配置。

未来开发

开发了面向仪表盘控制和车身控制应用的产品之后，我们会继续开发内置 FR81S CPU 内核的微控制器系列产品，包括面向马达控制应用的产品。
