摘　要:利用单片式开关稳压器LM25762-ADJ 构成Buck 变换器,不稳定直流电压仍采用线性电源方法获得,输出
直流电压既保持了线性电源宽范围连续可调的特点,又具有开关电源高效率的优点,电路简单,实用性强。

关键词:开关电源;开关稳压器

1 　引言
开关电源以其体积小、重量轻、变换效率高被广泛应用于电子设备中。其电路拓扑有多种形式,无工频变压器的开关电源最具吸引力,但这种电源只适用于输出电压固定或变化范围不大的场合,而不适和要求输出电压幅度变化很大或连续可调的场合。利用单片式开关稳压器LM2576-ADJ 替代线性稳压器构成串联开关式稳压电源,在电路中只需增加续流二极管和储能电感等几只元器件,使电路更加简洁,除具有线性电源宽范围连续可调的优点外,同时使电源效率得到了大幅度提高,在负载较轻时,不加散热器也能正常工作,又使整机的重量和体积有所减少。

2 　LM2576-ADJ 简介
LM2576-ADJ 美国NS 公司生产的单片降压式开关稳压器,由振荡器、取样放大器、比较器、PWM 调制器、功率开关等部分组成。采用TO-220 封装,仅有5只管脚,外形和塑封晶体管差不多。其功能框图及引脚排列如图1、图2 所示。



图1 　LM2576 功能框图

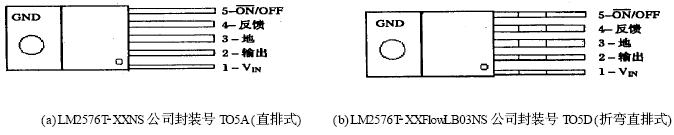

图2 　LM2576 引脚排列
　　　　　　　　　

　LM2576-ADJ 是输出电压可调型,其技术参数为:输入电压3. 5～40V ;输出电压1. 23～37V ;输出电流3A ;振荡器固定频率52kHz ;TTL 关闭能力及低功率备用状态;具有热关闭和限流保护功能。 其典型应用电路如图3 所示(输出电压连续可调) ,当直流输出端直接接于控制端4 脚时,可输出固定电压。LM2576系列产品是现流行的三端线性调整器的替代品。
