3．3 软件设计
    由于SPC3集成了完整的PROFIBUS-DP协议，因此C167不用参与处理PROFIBUS-DP状态机，P89C61X2的主要任务就是根据SPC3产生的中断，对SPC3接受到的主站发出的输出数据转存，组织要通过SPC3发给主站的数据，并根据要求组织外部诊断等。

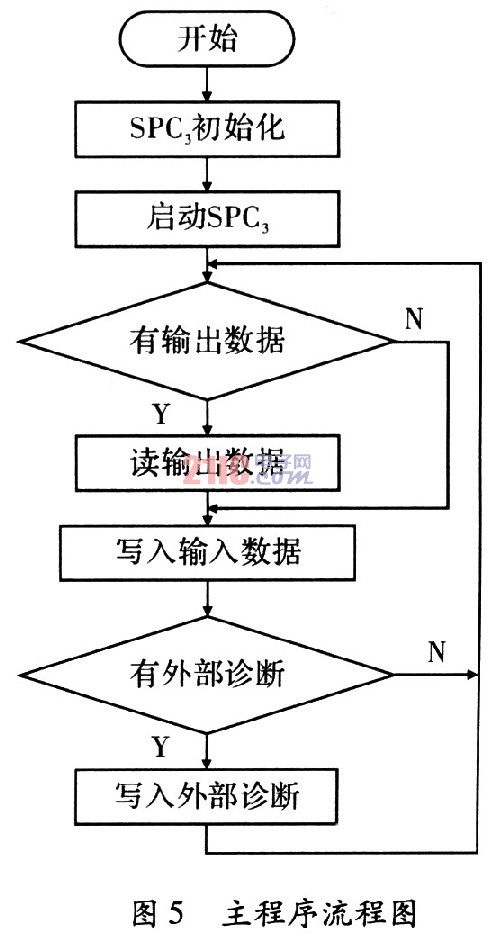

    主程序和中断程序的流程图，分别如图5和图6所示。



    主程序中的SPC3初始化包括设置SPC3允许的中断，写入从站识别号和地址，设置SPC3方式寄存器，设置诊断缓冲区、参数缓冲区、配置缓冲区、地址缓冲区和初始长度，并根据以上初始值求出各个缓冲区的指针及辅助缓冲区的指针。根据传输的数据长度，确定输出缓冲区，输入缓冲区和指针。

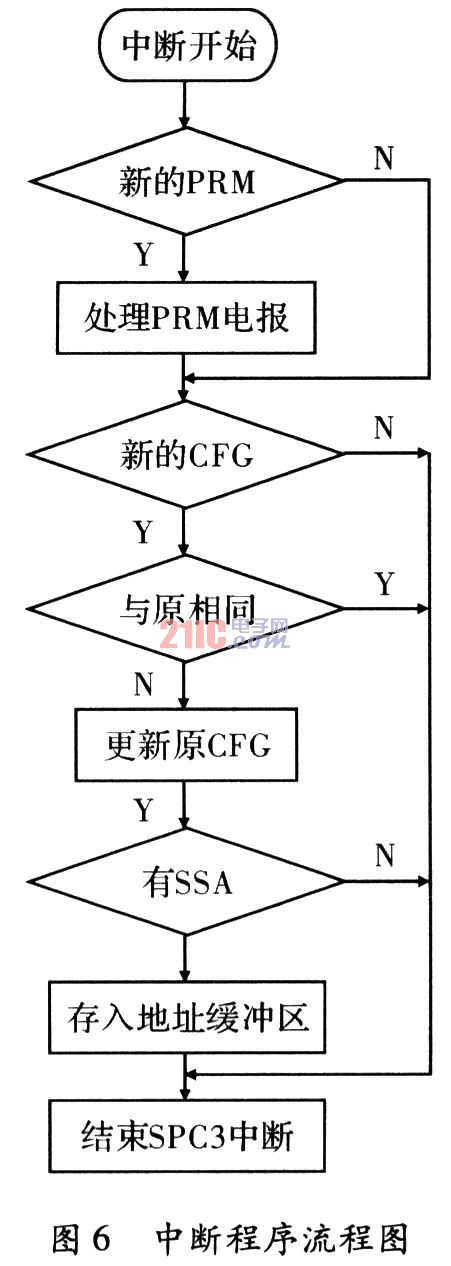

    中断程序主要用来处理PRM报文，CFG报文和SSA报文。
    另外，PROFIBUS设备具有不同的性能特点，为达到PROFIBUS简单的即插即用配置，PROFIBUS设备的特性均在电子设备数据库文件(GSD)中具体说明。标准化的GSD数据将通信扩大到操作员控制级，使用基于GSD的组态工具可将不同厂商生产的设备集成在同一总线系统中，简单而且用户界面友好。

4 结束语
    PROFIBUS-DP开发器件的选择比较灵活。在对数据传输速度有较高要求的应用场合，必须根据应用需求选择器件，尤其是对处理器、RS485接口器件和收发器芯片更要慎重选择，这是快速数据传输的前提。
