6 基于VMLAB的滤波系统仿真实现

　　VMLAB的全称为：Visual Micro Lab。它针对AVR系列单片机和ST62系列单片机设计，是一个单片机的虚拟原型框架，可以提供给用户一个真正意义上的虚拟微控制器（MCU）设计实验室。它具有强大的多窗口、多文件的编辑器，微控制器的集成开发环境，拥有一系列的集成开发工具，图形界面的调试器，混合模式的模拟-数字电路仿真器，代码质量检测器等。基于MCU，它可以仿真出包括模拟元器件在内的更多外围设备，并具有交互式器件模拟仿真功能。

　　假设有用信号2V大小的直流信号，工频干扰是峰峰值为1V，频率为50Hz的正弦波，建立单片机AD的输入信号表示形式如下：

　　2+0.5 sin(2π×50×t)

　　VMLAB通过工程文件来管理和控制各种仿真信息、硬件连接以及显示I/O电压波形等。根据本算法的特点，采用Atmega16作为目标单片机，时钟选为8MHz，建立工程文件。恰当设置OCR0等存储，使计数器比较匹配中断的时间间隔约为2ms，这样AD的采样频率Fs近似认为等于500Hz。经过仿真，对比结果如表3。

　　表3 Fs=500Hz时仿真结果对比

　　从表3可以看出：随着α的增大，算法收敛的时间变长，同时50Hz对应的衰减幅度增加，衰减的幅度值和理论推导基本一致。另外，当a=0.95时，DA输出的均值变小。这主要是进行循环迭代运算时，需要将16位的变量转化为8位表示形式所导致的。在有用信号失真较小的情况下，为使滤波器达到降低工频干扰的最佳效果，必须恰当选择a值。经过以上的仿真试验可以发现，当a=0.9时，衰减幅度、DA输出均值和算法收敛时间表现比较均衡，可以作为一般情况下的选择值。

　　将VMLAB中虚拟示波器的显示数据导出到一个*.cvs文件中，用matlab读出这些数据，并画出不同a值对应的输出响应，如图4。从图4可以清晰看出不同a值下算法的性能变化的大致走向。

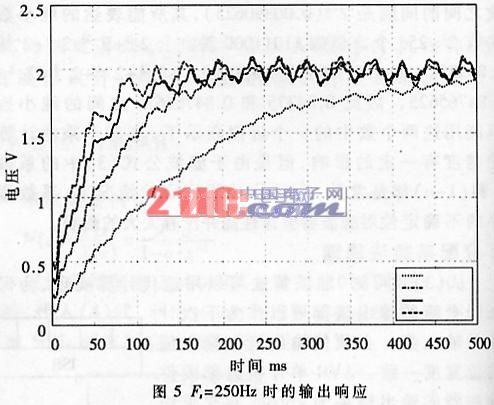

　　将AD的采样间隔设置为4ms，对应的采样频率Fs就变为250Hz，其它条件不变。通过VMLAB进行仿真，对比结果如表4、图5。

　　表4 Fs=250Hz时不同a值仿真结果对比

　　对比Fs=500Hz的情况，随着采样频率Fs降低，50Hz频率的幅度衰减值会逐渐增加。这主要是因为随着采样频率降低，低通滤波器的截至频率fc也随之降低，相应的滤波器在50Hz处的衰减也就越来越低。根据奈奎斯特低通采样定理，当采样频率小于100Hz时，由于信号频谱混叠，滤波器对50Hz信号的滤波效果将会变差。如果只是对缓变信号进行采样，采样频率比100Hz稍大即可。但是随着采样频率的降低，滤波算法的收敛时间也会增加。因此必须在算法的滤波性能和收敛时间上进行折衷考虑。

　　本文提出的分配系数法设计数字滤波器，算法速度快、代码效率高、滤波效果理想，是一种实用的数字滤波器设计方法，体现了将算法嵌入到具体硬件的思想。另一方面，将定点小数的表示形式进行适当扩展，这个算法还可以用于10位或16位AD转换精度的应用场合。
