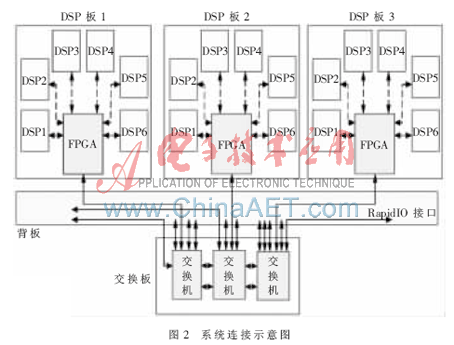

在系统内, 任意2片(不同板卡上的)DSP芯片之间都可以建立连接。例如:如果用户想要将DSP板1上的DSP4中的数据发送给DSP板3上的DSP6,只需在系统上电时提前将DSP板1上的FPGA内部控制路由的寄存器(目标板ID号设为3,目标DSP分配的地址设置为6)通过软件设置好即可。交换机收到数据后,会根据数据包中用户配置的路由信息将数据包送往目标DSP板,然后,目标DSP板上的FPGA进一步将数据发送到目标DSP芯片。在下一次的算法设计中,如果数据的流向改变很大时,用户可以根据数据流向的特点,重新优化DSP网络的拓扑结构,以适应不同的算法。
重构DSP网络拓扑的过程在传统的信号处理平台中是很难实现的。在多数情况下,由于DSP拓扑结构不够灵活,算法设计者受限于固定的DSP拓扑结构,只能降低系统的使用效率,从而使大量的DSP资源闲置,降低了系统的处理能力。而在这种新的信号处理平台架构中,用户只需要通过软件界面设置路由信息即可完成整个平台结构的改变,系统不会因为算法的改变而降低使用效率。
