在电力拖动系统、电炉控制系统中现已大量采用可控硅（晶闸管）元件作为可调电源向电动机或电炉供电，这种由晶闸管组成的控制系统，主要是利用改变可控硅的控制角θ来调节供电电压。
1 硬件组成及原理

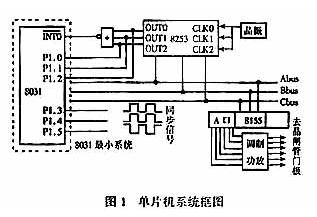

系统硬件组成如图1，只须在8031最小系统上加一块16位的定时／计数器8253和晶振电路，另加一块带一个14位定时／计数器的可编程RAM／IO扩展器8155，即可组成单片机的系统线路。
1．1 θ角定时
控制角θ是滞后自然换相点的电角度，在工频条件下，它和时间tθ有如下线性关系：
其中T是工频电源周期，θ是控制角。
由上式可知，由电角度θ就知道对应的定时时间tθ，则可利用定时／计数器就能实现对θ角的定时，这种用硬件定时的方法可大大节省CPU的在线工作时间。
8031本身有两个16位的定时／计数器T0和T1，若用它们定时，选用方式1工作，就为16 位的定时／计数器方式。因为8031单片机一个机器周期由12个振荡周期组成，工作于定时状态，计数频率为振荡频率的1／12，而工作于计数状态，计数频率为振荡频率的1／24，所以当取晶振频率为6MHz，选用方式1定时工作状态时，可得：
式中，T为工频周期，T＝20ms。
由于16位定时／计数器最大定时时间为65536，故最大定时角为：
由此可见，用8031单片机T0、T1定时，移相范围大，而分辨率则受本机机器周期限制，再就是用于三相定时，2个定时／计数器也不够，故最后确定选用NEC8253C－2定时／计数器来实现θ角定时，8253是一个三通道的16位定时／计数器，以减1计数方式工作，三个通道刚好满足三相定时，而计数频率由外部晶振提供，不受系统频率限制，选用计数频率为4MHz，则分辨率和最大定时角分别为：
