一、引言

　　随着电子技术的不断发展， 家庭中的许多电器设备如彩电、冰箱、空调等都已贴上了智能化的标签， 为提高人们的生活质量做出了贡献。但遗憾的是， 居室的眼睛---窗户， 却迟迟未跟上时代的步伐。即使是在众多的智能化生活小区， 我们都可以发现， 几乎所有的窗户的管理仍然处在原始管理方式， 与电子技术毫不沾边， 更不用说智能化了。如果使窗户具有一定的智能， 如下雨则自动关、室内有害气体超标则自动开、有盗贼入内则自动报警等， 就会给人们的居家生活带来诸多方便， 从而进一步提高人们的生活质量。

　　沿着这样的思路， 我们设计了以AT89C51 单片机为中央控制器的智能窗控制系统。

　　该控制系统能通过其数据检测传感电路不断循环检测室内温度、湿度、有害气体（如媒气） 浓度等环境参数，然后与由控制键盘预置的参数临界值相比较， 从而作出开/关窗、转动/停止换气扇、降/升温（湿） 等判断， 再结合窗状态检测电路所检测到的窗状态， 发出一系列的控制命令， 完成下雨则自动关窗、室内有害气体超标则自动开窗（同时转动换气扇） 、恒温（湿） 等自动控制功能。人们还可通过控制键盘， 直接控制窗户的开/关、换气窗的转/停、温（湿） 的升/降、选择所显示参数的种类等。

　　二、系统组成和部分电路设计

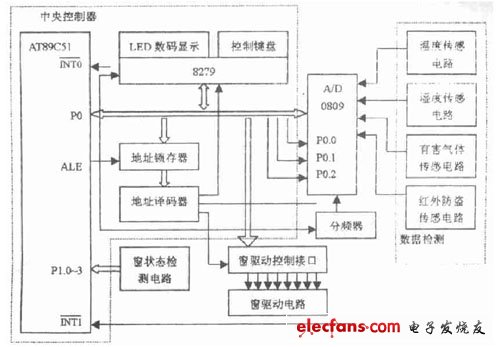

　　本控制系统主要由AT89C51 单片机组成的中央控制器， 数据检测传感电路， A/D 转换器， 窗驱动控制接口电路、窗驱动电路等组成。其系统框图如图一所示。

图1 系统框图

　　中央控制器

　　中央控制器以美国ATMEL 公司的AT89C51 单片机为核心。

　　1. AT89C51 单片机系统具有设计简单、性能可靠、功耗低等优点。它为用户预留下足够的软、硬件资源， 可供用户进行再开发应用。该系统除内部已有的4K Flash 存储器外， 还可以扩展选址64KROM区和64KRAM区， 供用户使用。用户在系统开发时， 可以将自己的数据块和程序段、数据表， 以若干控制子程序、数据块形式存放于AT89C51 单片机的扩展ROM或RAM区中， 以便系统工作时重复使用和反复调用。由于本应用系统主要用于温度、湿度、有害气体识别、防盗安全的定点和多点测试， 片内4K Flash 存储器已能满足系统设计要求。

　　2. AT89C51 单片机机有三级程序存储器加密。利用该功能可防止别人非法复制程序， 从而保护知识产权。

　　3. AT89C51 单片机还为用户预置了P0、P1、P2、P3 四个并行I/O 口， 为该系统的数据采集和控制提供了足够的端口资源。

　　4. AT89C51 单片机还为用户提供一组全双工串行数据传输端口， 可用于单片机系统间的远程数据信息交换。

　　本系统采用P0 数据采集、控制端口， 完成控制信息的采集和控制功能。

　　P110~P113 作为窗状态检测端口， 完成对窗状态（即窗是否移到边框） 的检测。

　　数据检测传感电路

　　数据检测传感电路由四个部分组成： 1） 温度传感电路； 2） 湿度传感电路； 3） 有害气体传感电路； 4） 红外防盗传感电路。

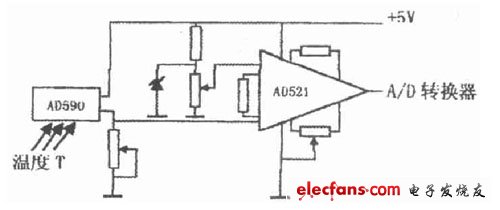

　　为了讨论问题方便， 我们以温度传感电路为例进行分析。通常， 在自然情况下， 窗户的开关与生活环境和人体的舒适度有关， 温度的测试是该系统设计的关键。为了较好地测出温度参数， 我们选用集成温度传感器AD590（可测-55~+150 ℃） , 其温度检测完全可以满足要求。基本电路如图二所示。

图2 基本电路
