2.3 红外遥控电路

红外遥控电路具有互不干扰、电路调试简单、绿色环保等特点，是家用电器中广泛使用的遥控方式。它包括编、解码两部分。发射红外信号时，编码电路输出一帧红外数据(由1个引导码、16位地址码、8位数据码、8位数据反码构成)，其数据输出波形请参看参考文献[7]。对红外信号的接收，实际上是把红外信号转换成TTL信号的过程，现在普遍采用集成度比较高的一体化接收头来处理，随后将转换后的TTL信号输入PIC16C57的I／O口进行解码。本设计采用红外遥控系统中专用的发射集成芯片BL6121作为编码电路，解码则直接在软件设计中运用查询的方法进行。

2.4 键  盘

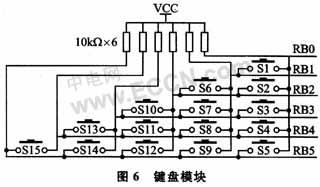

常用的键盘接口有独立式、行列式等设计方法。本系统中采用交互式键盘方式，在键数相同情况下占用的I／O线少，节省资源。如图6所示，RB0～RB5通过上拉电阻接至键盘，每个I／O口既作输入行又作输出列，输人输出交互使用，构成6行6列。在行列线每个独立(不重复)的交点上，设置一个按键，即任意I／O线之间均接一个按键。当某一口线输出低电平时，其他I／O线均读入键信息，软件设计采用循环查询的方法进行按键判断。



3 系统整体实现

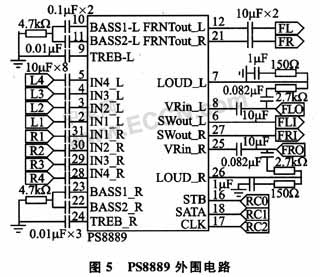

系统完成的主要操作包括：判断处理按键，接收红外遥控码，设置PS8889和PS8888芯片，状态指示及VFD显示等。利用Microchip公司提供的MPLAB集成开发环境实现软件编程。主程序流程如图7所示。系统初始化后，读按键操作并判断接收红外信号是否正确，根据按键及红外信号的解码情况转到各功能子程序。对PS8889、PS8888的控制也采用多个子程序，如音源切换子程序、音量调节子程序、高音调节子程序、低音调节子程序、平衡调节子程序、虚拟／直通控制子程序等。使用时分别调用，同时VFD显示器把系统运行的状态实时地显示出来。整个软件采用模块化设计，可读性强，维护升级方便。


4 总  结

本设计中采用虚拟环绕声电路对解码后的多声道信号进行虚拟环绕声处理，通过2个声道输出，声音定位精确，用户仅用2只音箱就能享受到5声道的音响乐趣；音源切换、音量、音调、平衡、响度等调节均采用数字方式控制，所有操作均可由红外遥控完成。整个系统集成度高、可靠性好、性价比高，具有理想的音响效果；更重要的是，无需对现有音响条件进行改造，即可实现家庭影院般的音响效果。
