PIC单片机人机接口模块元器件选择说明:　

（1）芯片引脚。

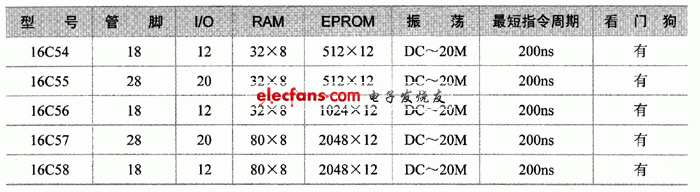

　　12～20根为PIC16C5X的双向可独立编程I／O口，每根I／O口都可由程序来编程决定其输入/输出方向。PIC16C5X有5种型号，如表1所示

　　表一  PIC16C5X管脚

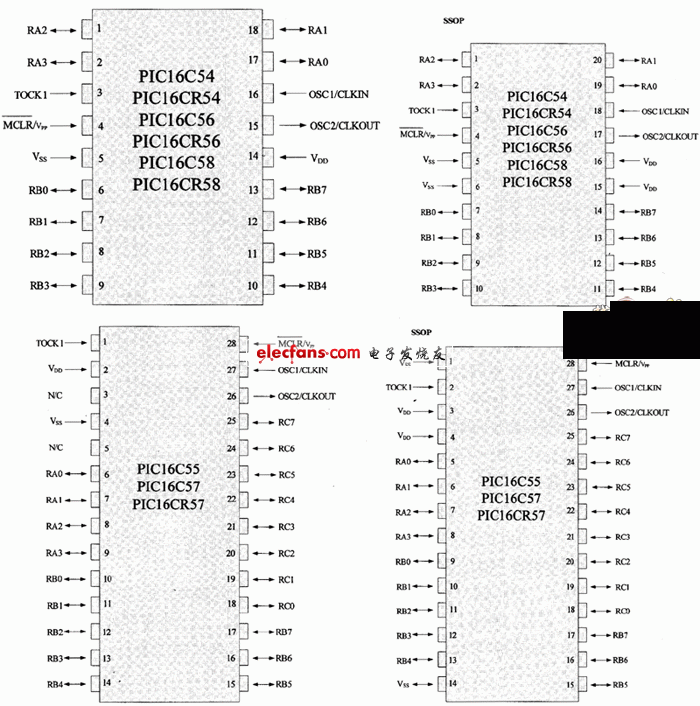

　　PIC16C5X管脚图如图1所示

　　图1  PIC16C5X管脚图

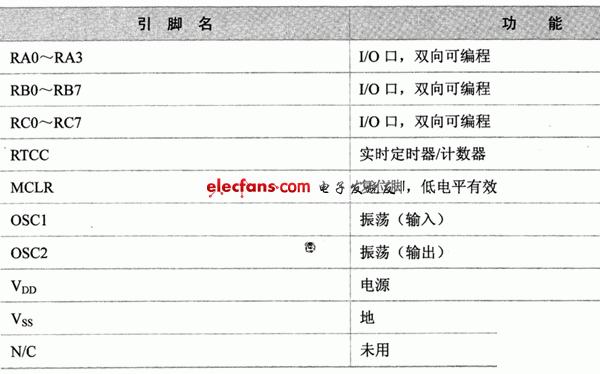

　　各引脚的功能描述如表2所示

　　表2  各引脚的功能

　　（2）内部结构。

　　PIC16CSX在一个芯片上生成了一个8位算术逻辑单元ALU和工作寄存器W；384bit～2KB的12位程序存储器ROM；32～80个8行数据寄存器RAM；12～20个I／O口端：8位计数器及预分频器；时钟、复位及看门狗计数器等，内部结构如图2所示。

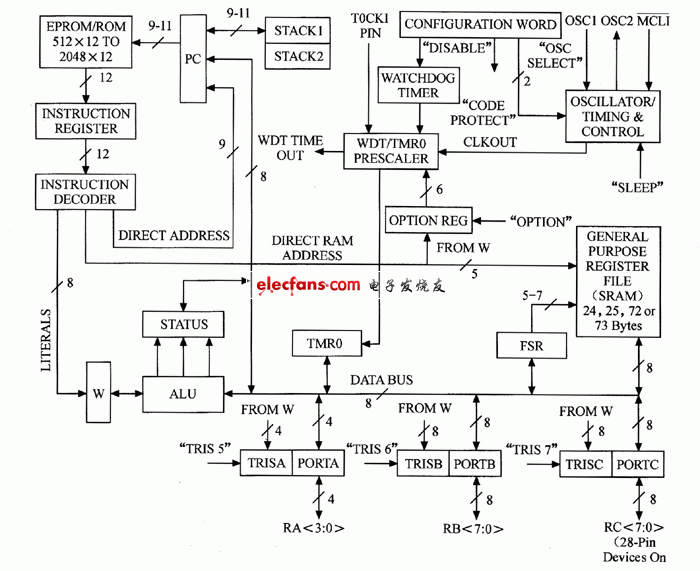

　　图2  PIC16C5X的内部结构

　　如图2所示，PIC16C5X有个特点，就是把数据存储器RAM当作寄存器来寻址以方便编程。寄存器组按功能分为两部分，即特殊寄存器组和通用寄存器组。特殊寄存器组包括实时钟计数器RTCC、程序计数器PC、状态寄存器Status、I／O口寄存器以及存储体选择寄存器FSR。
