串行通信UART及PROTEUS仿真设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 维修教程知识 > 单片机栏

来源：本站整理作者：佚名 2010-07-10 11:44:09

C51跟atmega64的串行通信。相关理论知识这里就不多说,只提几个：

51的UART所用的几个寄存器

SCON：SM0 SM1 SM2 REN RB8 TX8 RI TI

PCON: SMOD -- -- -- --- --- PD IDLE

T2CON: TF2 EXF2 RCLK TCLK EXEN2 TR2 C/_T CP/_RL2

TH2,TL2

波特率为9600bps

avr:atmega64的USART的两个

所用到的寄存器

这里用的是uart0,所以初始化时应该设置相关的寄存器有：

UCSR0A ： RXC TXC UDRE FE DOR UPE U2X MPCM

UCSR0C ：-- UMSEL UPM1 UPM0 USBS UCSZ1 UCSZ0 UCPOL

UBRR0H 、 UBRR0L、

UCSR0B ：RXCIE TXCIE UDRIE RXEN TXEN UCSZ2 RXB8 TXB8

别问我这些都是代表什么含义，不懂自己翻书去。。

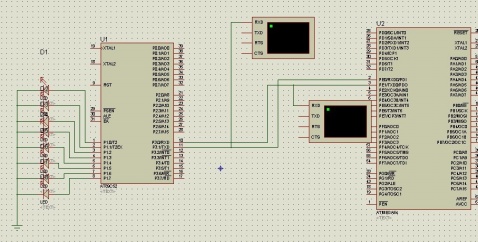

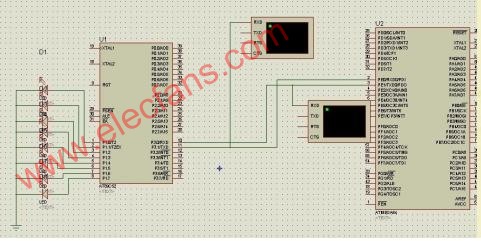

proteus仿真如下图：

串行通信UART及PROTEUS仿真 - 漠然22 - 漠然22

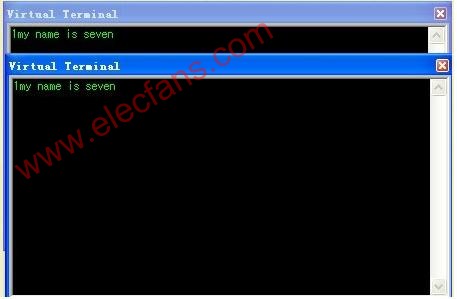

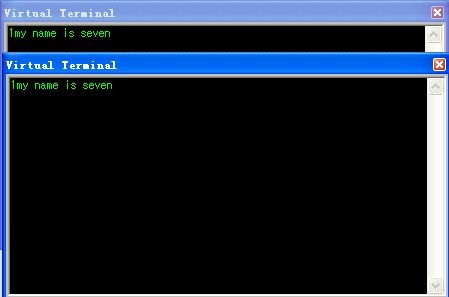

仿真结果如下图所示：

串行通信UART及PROTEUS仿真 - 漠然22 - 漠然22

其中要注意的是：

因为我在仿真中只能选择atmega64的CKSEL Fuse中的8MHz，所以在AVR的程序中初始化波特率是按8MHz来计算的。所以仿真归仿真，注意实际中应用。

51单片机用定时器1来产生波特率时，看书据说模式2下，12MHz时最高只能到达4800bps。这里就只好用定时器2来。不过也挺好用的。。仿真时用的是8052核。。否则没反应不要怪我哦。。

最后把程序附上，里面有些变量声明了没有用到，当初只是实验。。

51的：

#include "reg52.h"

#define AA 0x61
#define commun_symbol 0x31
sbit LED=P2^0;
unsigned char Tx[]={"my name is seven!"};
void uart_init(void)
{
SCON   = 0x50;
RCAP2H = 0xFF;
RCAP2L = 0xD9;
TH2    = 0xFF;
TL2    = 0xD9;
T2CON = 0x34;

}

void uart_send(unsigned char byData)
{
TI=0;
SBUF=byData;
while(TI==0);
TI=1;
}

unsigned char uart_receive(void)
{
RI=0;
while(RI==0);
RI=1;
return(SBUF);
}

void main()
{
unsigned char byBuff,i;
uart_init();
uart_send(commun_symbol);
while(1)
{


  byBuff=uart_receive();
  LED=1;
  if(byBuff==0x31)
  {
   for(i=0;i<20;i++)
  {
   P1=byBuff;
   uart_send(Tx[i]);
  }
  }
}
