1 引 言
在红外成像技术的电力设备状态检测系统中，基于AT89C51单片机的应用系统，采用美国雷态公司的型号为3iLRL3的非接触式红外测温仪。该测温仪采用的是RS232C串行通信标准接口，该接口在很多通信设备中通用，目前与PC机的直接串行通信也是RS 232C接口。尽管RS232C性能指标并非很好，但还是有广泛的市场支持。就可以方便的在2个数字设备之间进行信息的交换，实现全双工的传送数据，硬件成本低。而且通用性好。
2 串行通信的硬件设计
串行通信是指 使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。其只需要少数几条线就可以在系统间交换信息，特别使用于计算机与计算机、计算机与外设之间的远距离通信。

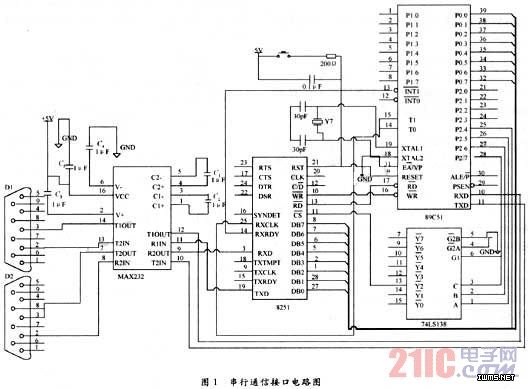

在所开发的系统中。红外测温仪将检测电力没备的工作和环境温度，通过RS 232C串口传给单片机，同时由单片机控制检测装置的在线工作组态，红外检测装置的工作组态的制订和选择是由上位PC机来完成的，这样，以单片机为核心组成的控制电路是数据的中转站，上位PC机下传红外测温仪的在线工作组态。在这里单片机与PC机的串行通信接口还是RS 232C的标准通信。AT89C51单片机仅有一个串口，这就要解决另一个串口外扩问题，系统利用的通用串行通信接口芯片8251A来扩展。该系统的串行通信的硬件电路如图1所示。
