摘要：文章介绍了一种基于C805lF040单片机的的水温遥控遥测系统的设计。设计采用C8051F040单片机为控制内核，TCA785移相触发调压方式控制加热元件，上位PC机通过无线收发装置实现对水温、液位的遥感遥测。
关键词：C805lF040；遥控遥测；移相触发

O 引言
    温度遥控遥测是远程实现对温度的测量与控制，特别适合那些环境恶劣，测量人员不容易接近的场合，近年来在工农业生产中应用广泛。根据遥控遥测系统的特点，提出了对水温遥控遥测的设计方案。

1 总体方案设计

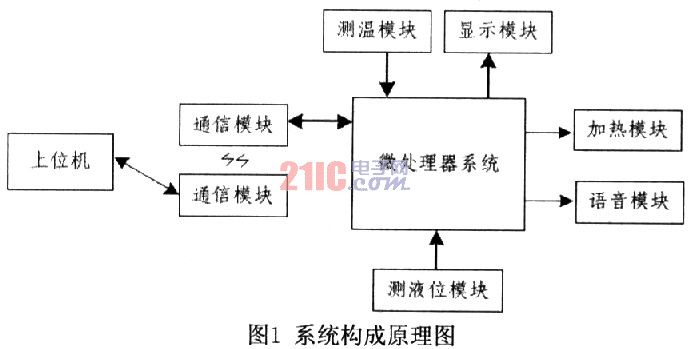

    温度遥控遥测系统主要由微处理器系统、测温模块、加热模块、通信模块、液位模块以及上位机软件等组成。系统构成如图1所示。

    测温模块测量液体温度后，把温度数值发送给微处理器，当温度变化达到一定值后，加热模块开始加热，首先可以在设定的时间内，加热到设定的温度并稳定在该温度一段时间。系统还可以按照设计好的各温度节点进行分段折线加热，精度很高。测液位模块实时测量液体液位，并传给微处理器。系统通过两个通信模块实现遥测遥控，上位机设好温度参数后，通过通信模块传给远处的微处理器，微处理器按照上位机设定好的温度控制加热模块进行加热，同时微处理器把液体温度和液位高度通过通信模块传给上位机软件，通过上位机软件界面可以实时显示和监测液体温度和高度。显示模块把系统的温度、高度等各项数据实时显示在液晶屏幕上。
    程序采用PID算法，建立比例、积分、微分数学模型，控制TCA785移相触发器正负触发可控硅BAT-20对受热物质加热。移相触发双向可控硅调压精准，无级调压，较好地融合了超调和加热时间之间的矛盾；遥感遥测使用PTR-2000与上位机通信，在0到100℃范围内可任意设定、控制水温。PTR-2000通信距离远，准确率高，PC机界面实时显示温度曲线，温度、液位上下限设定。并具有温度曲线采样率设定、温度曲线打印功能。
