图十二
    以上工作完成以后，我们回到电路窗口，找到快捷工具栏中的“RUN”按钮（图十三中的第一个按钮）

图十三
    按下“RUN”以后电路窗口中的LCD就开始显示了（图十四）：

图十四

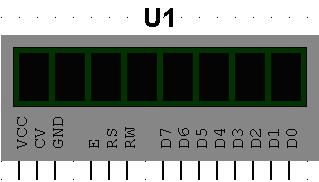

2、LCD的引脚和时序

1、VCC 接电源 +5V。
2、CV  接电源 +5V 调节显示屏灰度的，调节该端的电压，可改变显示屏字符颜色的深浅。（具体实物要看厂家的数据手册，有些VO要求接地）
3、GND 电源地，接地。
4、E  信号使能，E由1 -> 0的下降沿有效，LCD对RS和DATA进行取样和执行操作。
5、RS   数据/命令选择端，1-数据、0-指令。
6、RW  读写选择，1-读、0-写，如果LCD函数没有用到这个IO口的话就把它接地。
7、D7~D0  Data I/O,接单片机的IO口，用于输入数据或者指令。
LCD开始工作第一步要进行初始化，初始化程序：
CLR P3.0；LCD
SETB P3.1
MOV P1,#03H
CLR P3.1
SETB P3.1
MOV P1,#0CH
CLR P3.1
SETB P3.1
MOV P1,#06H
CLR P3.1
初始化以后就可以进行指令和数据的读写了。
第一次显示数据以后要进行第二次数据显示，则需要进行清屏，清屏程序：
CLR P3.0；LCD
SETB P3.1
MOV P1,#01H
CLR P3.1
SETB P3.0
接下去就可以再次进行数据和指令的读写了。
3、实现的功能
本次实验要求实现基于单片机的LCD显示，LCD分两次显示，第一次显示“0123”第二次显示“456789A”。LCD采用08x1的液晶显示器，单片机采用8051。

三、实验内容
1、建立工程存放文件夹：
打开“我的文档”，在National Instruments文件夹中打开Circuit Design Suite 10.0，然后在MCU Workspaces文件夹中新建一个文件夹，文件名为project。
2、双击桌面上的Multisim10的图标,软件打开需要等待一定的时间。
3、设置：
点击菜单栏中的“Options”，选择“sheet properties”，在Circuit中的 “NET names”栏里选中“Hide All”，然后再点击Workspace，在“Sheet size”栏中选择“A4”，点击“OK”。
4、保存工程文件：
点击File中的Save,在弹出的对话框中点击MCU Workspaces,然后点击自己新建的project文件夹，然后点击“保存”。
5、选择元器件：在空白纸上点击右键，然后选择“Place Component”，在弹出的对话框中的“Group”中选择“MCU Module”，然后在“family”中选择“805X”中的“8051”，点击“OK”，在图上适合的位置点击左键，在弹出的对话框中点击“Browse”，在“我的文档”中找到刚新建的project文件夹，点击该文件夹，然后点击确定。在“Please enter the work space name”中输入文件名“project”，点击“Next”,在“Programming language”中选择“Assembly”,然后点击“Finish”。
接着在“Group”中选择“Basic”,在“Family”中选择“RESISTOR”，在Component中点击“10K”电阻，点击“OK”，在适合的位置点击左键即可。
然后在“Family”中选择“CAPACITOR”，选择一个“10u”和两个“30p”的电容，然后放置到图纸上。
接着在“Group”中选择“Sources”,在“Family”中选择“POWER_SOURCES”,点击放置四个“DGND”和两个“VCC”。
然后在“Group”中选择“Advanced Peripherals”,在“LCDS”中选择“LCD_DISPLAY_08x1”,并放置在图纸的适当位置。
接着在“Group”中选择“Misc”,在“CRYSTAL”中选择“HC-49/U_25MHz”的晶振，放置在图纸上。
6、按照图9所示，连接好单片机的外围电路图并点击File中的Save：
7、保存好以后，在左侧的“Design Toolbox”中左键单击“Circuit1”前面的“+”号，然后一直点击“+”号，一直找到“main.asm”，双击该文件，在原图纸栏出现了编程界面，然后在该界面中输入以下程序：
    8、程序：
$MOD51 ; This includes 8051 definitions for the metalink assembler
ORG 0000H
CLR P3.0；LCD初始化
SETB P3.1
MOV P1,#03H
CLR P3.1
SETB P3.1
MOV P1,#0CH
CLR P3.1
SETB P3.1
MOV P1,#06H
CLR P3.1

SETB P3.0；对LCD写数据
SETB P3.1
MOV P1,#30H
CLR P3.1
SETB P3.1
MOV P1,#31H
CLR P3.1
SETB P3.1
MOV P1,#32H
CLR P3.1
SETB P3.1
MOV P1,#33H
CLR P3.1

CLR P3.0；LCD清屏
SETB P3.1
MOV P1,#01H
CLR P3.1
SETB P3.0

SETB P3.1；第二次对LCD写数据
MOV P1,#34H
CLR P3.1
SETB P3.1
MOV P1,#35H
CLR P3.1
SETB P3.1
MOV P1,#36H
CLR P3.1
SETB P3.1
MOV P1,#37H
CLR P3.1

SETB P3.1
MOV P1,#38H
CLR P3.1
SETB P3.1
MOV P1,#39H
CLR P3.1
SETB P3.1
MOV P1,#41H
CLR P3.1
SJMP $
END

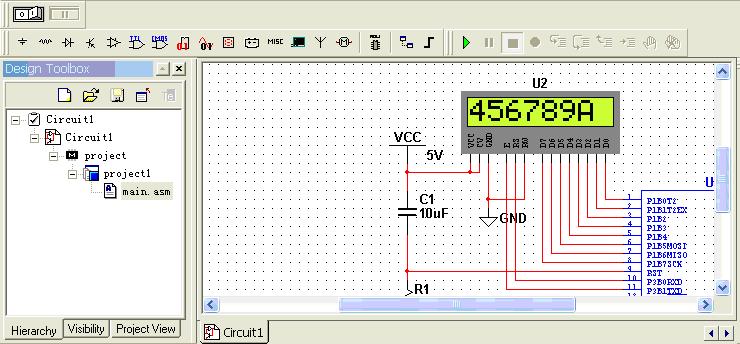

    9、程序输入完成后，再用鼠标右键点击右边的“Design Toolbox”中的“main.asm”文件，点击出现的菜单中的“Build”。在最下方的窗口中提示0错误和0警告以后，即可点击“Design Toolbox”中的“Circuit1”,然后点击工具栏中的开关按钮“Run”,在弹出的对话框中点击“YES”，程序就开始执行，LCD开始显示。

四、实验报告与思考题
详细描述实验的过程，如实纪录本实验中间步骤和最终结果，还应纪录实验过程中的不正常现象以及解决办法。
