图五
在第二步中要选择的是：在“Programming language”中选择“ Assembly”，表示用汇编语言编写，如果选择“C”则表示用用C语言编写。点击“Finish”,完成了对单片机的设置。那么在软件界面左边的“Design Toolbox”中会出现新的文件，如下图（图六）所示：

 图六
点击Circuit1项目窗口即显示电路窗口（图七）：

图七
点击main.asm，项目窗口中就显示编程窗口（图八）：

图八

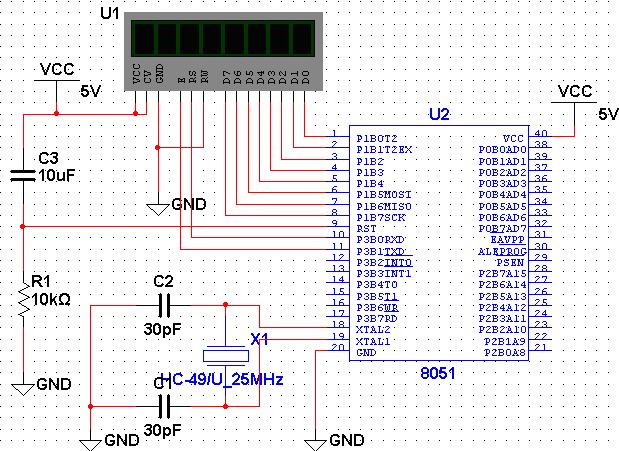

回到电路窗口，按照下图选择元器件，并且按照下图（图九）将电路连接好：

图九

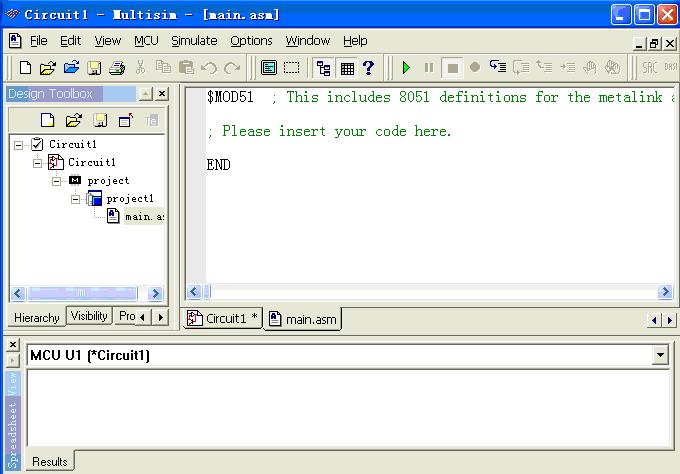

连好电路图以后，点击main.asm来到编程窗口（图十）进行程序的编写：

图十

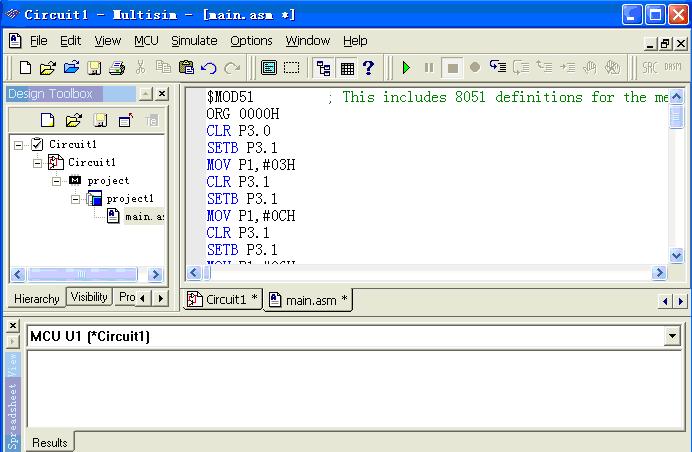

程序写在“$MOD51”和“END”之间（图十一）：

图十一

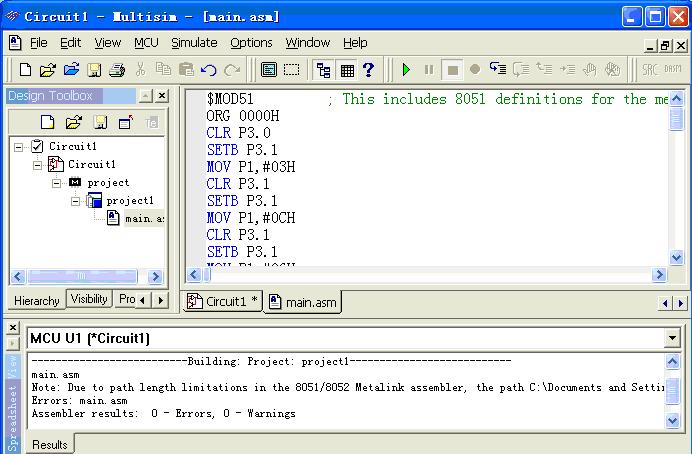

程序写完以后要进行程序载入，用鼠标右键点击Design Toolbox栏里的main.asm，选择“Build”，然后在软件的最下方的“Spreedsheet View”栏中会显示编程的错误和警告，如果出现错误会在该栏中显示并显示出错的具体位置，那么我们要回到编程窗口找到错误并修改，一直修改到0错误和0警告为止（图十二）。
