本系统通过8255工作在0方式下的PB0～PB7和PA6～PA7接8个内线用户和2个外线用户台的端口10（OFHK，低电平有效）。这些端口每10ms扫描一次，一旦发现有用户摘机，就通过MT8816给用户发送拨号音，同时搜索空DTMF，准备接收拨号。用户拨写号码后，系统就判断是哪个用户，并接通相应的用户线，同时释放DTMF、送振铃信号给用户电路，还要送回铃音给主叫用户。振铃8次后，如用户未来摘机，就切断该回路线，以释放资源供其他呼叫使用。通话期间，有一方挂机，不切断回路，并向另一方送忙音。DTMF收号结束扫描采用10ms中断查询方式。8255的PA3～PA5通过74LS138和8个内线用户的端口19（RC）相连可传输振铃信号。PA0～PA2通过74LS138（3-8线译码器）和8个用户端（MT88500）的端口15相连，可实现静音功能。MH88500的16管脚（共八个）和MT8816（模拟8x16空分交换芯片）的8个输入端Yi(i=0～7)相连。8051的P1.0～P1.3和MT8870DC（双音多频译码器）的Q1～4相连。P1.4～P1.6分别输出500Hz拨号音、0.5s断0.5s通的忙音、1s停4s通回铃音等。P3.5～P3.5分别接MT8816的DATA（38脚）、STROBE（18脚）、CS（36脚）。P0.0～P0.6分别接MT8816的六个地址线。P3.0～P3.4分别接5个DTMF的TSD端。MT8816的Y0～Y4接5个DTMF的输入端以接收拨号信号。Y5～Y7接8051的P1.4～P1.6。Y8～9接两个外线用户电路（MH88500的TIP和TING端）。MT8816的其余端口用来接通内外线，这样还有Y15和Y16两个管脚空闲不用，该系统中的主要芯片MT8816，MH88500，MT8870DC均为MITEL公司的产品。

　　图3所示为MH88500的主要管脚连接图。

　　4 软件设计

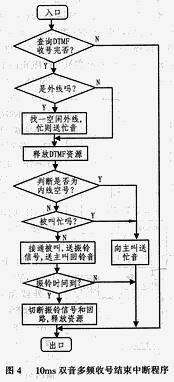

　　本用户台程序主要由后台程序和前台程序组成。前台程序为中断程序（见图4、图5），主要完成收集拨号和用户环路扫描。图6所示为后台程序，主要完成每100ms对8个用户进行一次扫描，并对用户摘、挂机进行识别及资源分配。

　　其实，主程序就是后台程序，而前台程序只是一个定时中断程序，一般处理需要紧急处理的事件。因而系统实际上一直在运行后台程序。

　　5 结束语

　　本系统已用于双音多频电话系统，经使用证明，效果良好，用8255的闲置端口还可扩容本系统。因而可方便地用于宾馆、企业集团的内部通话。
