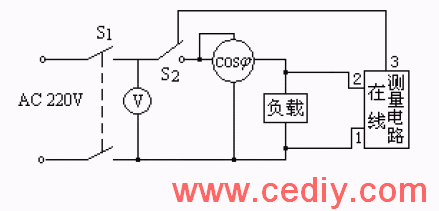

图 4 试验电路示意图图中

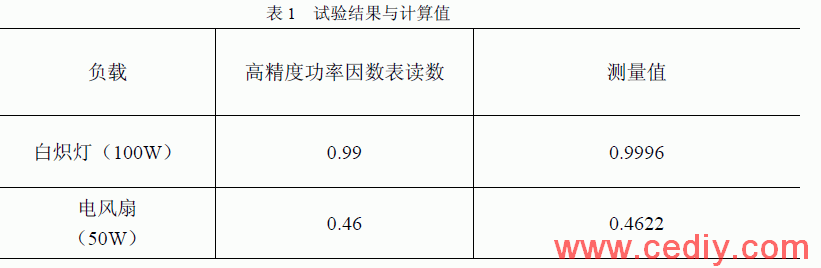

S1为电源开关，S2为转换开关，当 S2合在下边位置时可得到功率因数表直接读数；当 S2合在上边位置时可得到在线测量电路的功率因数测量值,试验结果与计算值如表 1所示。

由表 1可知，采用测量电路得到的测量值与功率因数表的读数非常接近，说明该测量电路具有较好的测量精度。白炽灯为纯电阻负载，而电风扇为电感性负载，试验表明该功率因数测量电路具有较好通用性，既适用于电阻性负载也适用于感性负载。 5 结束语
基于电压采样来测量功率因数的方案，简化了功率因数在线检测电路的结构、降低了成本，提高了检测精度。并且这种检测功率因数的思路还具有很好的实用价值，因在实际中电压表比功率因数表更为常见，当手头没有功率因数表的情况下，就可用电压表测量相应的 3个电压，通过公式（ 2）计算也可得到负载的功率因数，解决了无功率因数表就无法测量功率因数的困难，给功率因数的测量带来了很大的方便。但该测量电路也存在不足之处，测量时需要串接一个附加可调电阻，因而测量显得不太方便，另外还会影响负载的工作，因此在使用时应尽量使阻值调小些以得到适当的电压为宜，通过试验我们认为该电压调到 10V左右即可，这样既能满足测量要求，又不至于对负载造成太大影响。
本文作者创新点：通过对被测电路电压采样，并经过计算即可得到被测电路的功率因数，简化了功率因数测量电路结构，提高了功率因数的测量精度。克服了传统的功率因数测量时需要对电压、电流进行检测，再经过电压、电流波形变换得到电压、电流的相位差，最后才能得到被测电路的功率因数复杂过程。

参考文献
[1]刘新平，李军 . 单片机在电机功率因数测量中的应用 [J].计算机工程与设计.2007，(2):400-401.
[2]张健雄，苏宏英，郑文争 .基于电能计量芯片的功率因数测量仪器[J].电气应用 2006,(4):76-78.
[3]邱关源主编，电路（第四版） [M].北京：高等教育出版社，1999.
[4]段大鹏，江秀臣，孙才新等 .正交分解的介质损耗因数数字测量算法 [J].中国电机工程学报,2008,28(7):127-133.
[5]贺安坤，张京武，陈明 . 基于 RS-485变频器与 PC机串行通信的实现[J].微计算机信息， 2007，10-1： 98-99.
[6]曹月. 基于 PIC16F877单片机的甲烷传感器设计 [J].中国科技信息， 2008（8）:128-129.
