1．2 单片机与GPRS模块通信电路设计
    MC75模块是Siemens公司推出的第三代GSM／GPRS／EDGE无线模块。这种模块能处理高数据密集型多媒体设施，可以应用于全球的GSM网络。其主要特点为：
    ◆支持850 MHz、900 MHz、1 800 MHz、1 900 MHz四种频段；
    ◆E-GPRS下行速率可达460 kbps；
    ◆EDGE(E-GPRS)multi-slot ClasslO：
    ◆GPRS移动基站ClassB；
    ◆SMS及SMS蜂窝广播；
    ◆板载SIM卡捅槽或外接SIM卡读卡器，支持USB接口；
    ◆AT指令GSM07．05及GSM07．07；
    ◆输入电压为3．2～4．5 V，建议使用3．8 V±O．2 V。
    C8051F340与MC75模块的通信电路如图2所示。

1．3 单片机与串行FIash接口设计

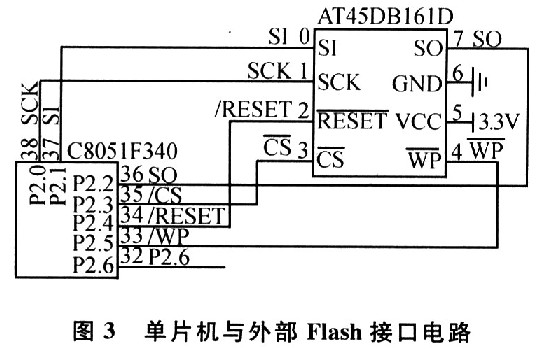

    C8051F340内部有64 KB的Flash，而整个系统程序为40 KB左右，为了实现远程升级功能，需将更新的程序存储在外部扩展Flash中。在此选用了Atmel公司的串行Flash，型号为AT45DBl61D。其电压工作范围为2．7～3．6 V，快速串行接口工作频率最高可达到66 MHz，空间大小为17 301 504位，由4096页组成(每页包含512字节或者528字节)。除了主存储器外，它还包括2片512或528字节的静态随机存储单元。在本系统设计中，AT45DB161D可存储系统中所需的一些网络信号参数，以便经过GPRS网络传递给远程主机；另外，还可以存储远程服务器发送的二进制升级文件。其与C8051F340的接口电路如图3所示。

2 系统软件设计
    该终端设备在工作期间，会收到远程服务器发送来的一系列控制命令，如测试周围附近的网络信号指令，给某个手机拨打电话并记录通话状态下的信号指令等。这些操作都是由单片机通过串口发送给GRPS模块的AT指令实现的。例如SEND String(”AT-SMONC＼r”)，单片机将“AT-SMONC”这条命令通过串口发送给GPRS模块，该模块可自动测得主小区及相邻小区的信号指令数据，并通过串口发送给单片机以供其处理。同样，单片机可接收到远程升级指令，从而启动远程升级功能。
