基于GPS的航标遥测系统数值优化方法
来源:本站整理  作者:佚名  2012-01-01 14:07:51



随着电子技术和通信技术的发展,无线通信以及遥测遥控系统被广泛应用于工业、农业、航空、航海等各个领域中。出海口及内陆河道作为航海航运重要的一部分,其管理维护方法及管理质量对我国航运业的影响至关重要。发展至今,电子通信产品的可靠性越来越高,成本越来越低,这使得航道管理维护自动化、数字化的实现成为可能。GPS(全球定位系统)是美国国防部于1973年开始研制的卫星全球导航定位系统,主要为其海陆空三军服务。近几年来已逐步应用于民用设施及测绘技术中,同时美国军方逐步放松对民用GPS设备的限制,使得民用GPS达到了比较高的定位精度。利用GPS对航道航标等设备进行位置遥测与监控是一种比较理想的方法。本文以航标监控的具体要求为标准,把整个航道管理区域内需监控的目标物组成一个GPS遥测网,并利用各种滤波方法消除相应的误差,提高了遥测数据的准确性。

       1 GPS OEM板与航道GPS遥测网

1.1 GPS OEM板

GPS OEM板是GPS接收机中一个重要的组成部分,它具有成本低、体积小、重量轻、产品种类多、性价比高等很多优点,因此被广泛应用于定位及导航领域中。它的定位精度已经能达到几十米,甚至可以达到10米以内的精度。本课题所用到的Thales集团导航定位公司的GPS OEM B12就是一款性价比很高的产品。

1.2 航道监测

航道是交通网络中一个重要组成部分,其安全质量直接影响着整个交通系统。以前航道部门专门在航道的堤岸、桥头、故障物旁边安装各种航标灯作为警戒导航装置,各种船只可以根据航标灯光及其闪动频率来确定自己的航向。至于航标的维护,则是航道部门每隔一定时间派巡航船只对各航标灯进行目测和实测。因为航道中航标灯比较多,这就使得这种巡航航道的维护方式操作繁琐,运作维护成本高,安全质量低。

1.3 航道GPS遥测网

航道中航标遥测网主要是对水标(抛锚在水中的航标)进行遥测以便对其位置进行实时监控(其系统原理图如图1所示);

而岸标(固定在堤岸上的航标)由于其位置不变所以无需GPS遥测。GPS在航标遥测网中的实际任务就是实时测量航标灯所在位置,并与预先划定的位置范围进行比较,如果漂离出所标定的范围,即通过GSM网发送警报信息给监控中心,以便于监控中心采取相应措施。这将就可以排除航标灯因船只碰撞、水流冲击等原因而漂离引起事故。而每个航道管理区域内有成百个水标,因此在提高安全质量的同时也需考虑成本投入。根据航道的具体要求,其精度并不需要精确到米级以下,因此不需要价格昂贵的高精度GPS接收机及测量仪。同时将GPS OEM板与水标进行捆绑,可以以相对较低的成本取得高质量的管理效果。本系统使用的是法国Thales公司生产的B12 GPS OEM板模块,它具有并行的12个接收通道(即同时可以接收12颗定位卫星传送的星历信息)。

       2 误差分析、数值处理及控制流程

2.1 误差分析

GPS测量的误差主要包括卫星部分、信号传播、信号接收等各个方面带来的误差,但从性质上来讲可以归纳为系统误差和随机误差两部分。其中系统误差主要包括卫星的星历误差、卫星钟差、接收机钟差以及大气折射的误差等。随机误差主要包括信号的多路径效应等。虽然系统误差比随机误差要大些,其消除主要靠接收机本身[1],但是它总是有一定的规律可循的,所以采取一定的措施进行处理对整个系统的可靠性都是非常重要的。由于水面多路径效应比较严重,所以使用精密相位中心、具厄流圈的测量天线是消除由于水面环境所引起误差的一个重要方法。

2.2 数值处理

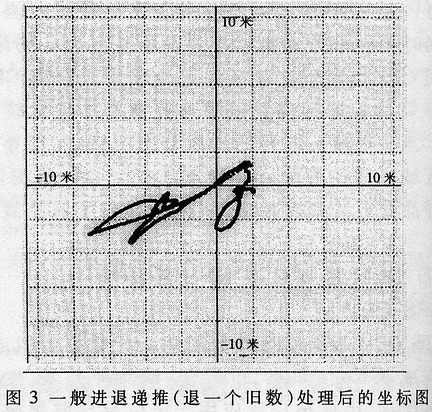

针对各种误差,测量技术中已应用了各种滤波方法来消除或减弱各种误差的影响,例如中值滤波法、算术平均滤波法、进退递推滤波法等。通过大量的测量试验与观察分析发现,随着时间的不同、卫星分布状态的改变以及天气的变化,GPS所读数据都有不同曲线方向的飘移,但是其分布状态接近于正态分布,所以采用一些滤波方法对数据进行处理对整个测量系统精度的提高至关重要。以下是系统中所用到的几种滤波方法。

[1] [2]  下一页
