摘要：当前手工拨盘方式编码译码显示实验电路存在输入信号不稳定、控制性较差等缺点，为了克服上述缺点，电路设计采用89C51单片机为核心器件作为编码信号发生器和自动控制系统。通过Proteus平台仿真和实验调试，电路能产生高质量输入信号和实现自动控制，较好地解决了手工拨盘方式编码译码显示实验电路存在的缺陷。
关键词：89C51单片机；编码译码；显示；Proteus仿真

0 引言
    在日常数字逻辑电路实验中编码译码显示实验电，路是编码、译码、显示三个电路的综合运用，在数字逻辑实验电路中具有重要的地位，在实验的过程中，时常会出现显示结果的抖动，经研究出现这种现象主要原因是：编码电路的编码信号输入采用手工拨盘方式，产生的编码输入信号往往不稳定；另外，电路控制性能较差，不能达到自动复位，为此有必要对现有电路进行改进，在电路的设计上采用89C51单片机为控制电路制作而成，自动提供稳定编码输入信号，显示结果稳定性和电路控制性能大大提升，提高了教学实验质量。

1 编码译码显示实验电路的基本结构

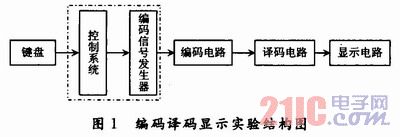

    编码译码显示电路的基本结构如图1所示，主要由控制电路、编码信号发生器、编码译码显示电路等组成，控制电路产生编码信号作为编码译码显示电路输入信号，译码电路将编码信号转换成对应的七段数码显示信号，送至LED数码管显示。

2 系统硬件设计
    控制系统和编码信号发生器采用89C51单片机实现。89C51性价比较高，采用12 MHz晶振，其内部带有4 KB的FLASH ROM，无须外扩程序存储器。编码译码电路没有大量运算和暂存数据。89C51内部的128 B片内RAM已能满足要求，无须外扩片外RAM。系统硬件设计如图2所示。
