1 引言
　　ADuC812是美国ADI(Analog Device Inc)公司生产的高性能单片机，是全集成的12位数据采集系统。它在芯片内集成了高性能的自校准多通道ADC（8通道12位高精度）、2个12位DAC以及可编程的8位MCU（与8051兼容）。片内有8kB的闪速/电擦除程序存储器和在线下载/调试/编程的功能、640B的闪速/电擦除数据存储器、256B片内数据存储器以及与8051兼容的内核。另外MCU支持的功能包括看门狗定时器、电源监视器以及ADC DMA功能。同时为多处理器接口和I/O扩展提供了32条可编程的I/O线、与I 2C兼容的串行口、SPI串行接口和标准UART串行接口。MCU内核和模拟转换器均有正常、空闲和掉电工作模式，在工业温度范围内器件可在3V和5V两种电压下工作，提供了适合于低功耗应用的灵活的电源管理方案。
　　2 系统的结构和主要特点

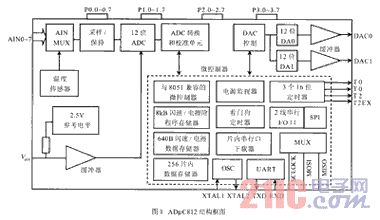

　　ADuC812单片机的结构框图如图1所示，主要特点如下：
　　（1）具有高速（200kSPS）8通道12位高精度的ADC，片内40×10－6/℃电压基准，片内集成温度传感器。ADuC812单片机的ADC有三种工作模式：用软件或通过把转换信号加至外部引脚 convst可以执行单步或连续转换模式；用定时器T2产生A/D转换的触发信号执行单步或连续转换模式；配置ADC工作在DMA模式。在DMA模式，ADC连续采样并把采样结果自动写到预定的外部 RAM空间，而不需要来自MCU核的任何干预。这种模式可以实现200 kSPS高速A/D转换，DMA模式尤其适用于要求高速采样数据流的存储测试系统。

　　（2）DPP数据页指针可以访问最大为16MB的大容量外部数据存储器。ADuC812具有扩展64kB的程序存储器和16MB的数据存储器。图2为扩展16MB数据存储器的接口电路。P0作为分时复用的地址/数据总线，它先送出数据指针的低位字节（DPL）作为低位地址，由ALE锁存到低位地址锁存器，然后给出数据（写操作时）或变为高阻态（读操作时），由SRAM把数据加载到数据总线。P2口在P0口送出数据指针的低位字节的同时，它送出数据指针页字节（DPP），并由ALE锁存到高位地址锁存器，然后给出数据指针的高位字节（DPH）作为中位地址。当P2口没有外接锁存器时，DPP被忽略，ADuC812同8051一样访问外部64kB数据存储器。
