数模转换器DAC7724与AT89S51单片机的接口及程序设计
来源:本站整理  作者:佚名  2011-03-31 07:55:01



摘要:介绍了一种性能优良的低功耗4通道12位并行D/A转换器DAC7724的功能特点和工作过程,给出了DAC7724与51单片机的接口电路及其汇编语言应用程序,最后提出了一种利用DAC输出大范围电压(-20V~+20V)的实现方法。
关键词:数/模转换;单片机;汇编语言;DAC7724

0 引言
    在微计算机电机控制的机电设备中,常常需要把数字信号变成模拟信号,以驱动机电设备的运行。在这个过程中,D/A转换是一个十分重要的环节,同时也是微计算机电机控制系统重要的组成部分。

1 DAC7724的主要特点
    DAC7724是TI公司生产的12位并行输入4通道D/A转换器,该转换器具有以下特征:
    ◇±15V以内的双电源工作;
    ◇输出电压:VREFL~VREFH,VREF:-10~+10V;
    ◇采用12位并口输入和4通道隔离输出方式;
    ◇可以上电自动复位;
    ◇转换速率快,更新率为1 MHz;
    ◇工作温度范围在-40~85℃的范围内。

2 内部结构及引脚说明
2.1 结构原理

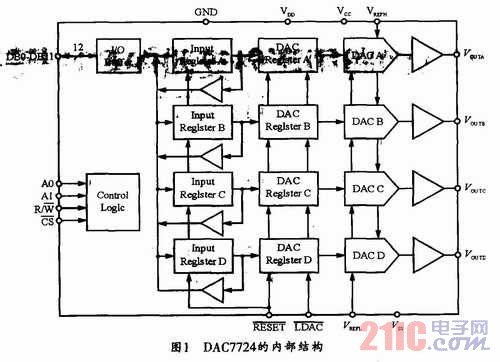

    DAC7724的内部结构如图1所示,它带有双缓冲区的逻辑电路,可以同时更新4个通道的数据,另外,它还具有回读电路,可以读取内部寄存器的内容。器件中的各输入寄存器(Input Register)均为电平触发,并可由A0、A1、a1.jpga2.jpg四个信号控制。当a1.jpga2.jpg为低电平时,可以向输入寄存器写数据,具体写入哪个数据由A0和A1决定。DAC寄存器(DAC Register)随着输入寄存器的更新而更新,输出通道(Vout)是否输出则由控制信号a3.jpg决定,当a3.jpg为低电平时,各通道皆输出相应电压,而当a3.jpg为高电平时,各通道的输入数据便被锁存在DAC寄存器中。因此,设计时可以通过控制A0、A1、a1.jpga2.jpga3.jpg来使a3.jpg为高电平,再依次修改A、B、C、D四通道数据;然后再使a3.jpg为低电平,从而完成四通道同时输出。每个通道的输出电压为:
    其中,VREFL为负参考电压,VREFH为正参考电压,N为微处理器输出二进制数,N的取值范围是0~4096。
