基于STC单片机的硬件电路设计
来源:本站整理  作者:佚名  2011-04-11 15:53:19



本文提出了一种基于STC单片机学习平台的硬件电路设计,采用了一款新型的单片机型号一STC12C5410AD,在学习平台中加入了一些串行接口的芯片,接口标准包括RS-232、SPI、IIC、1-wire等。学习平台的设计目标:ISP可编程、液晶屏显示、日历时钟(IIC接口芯片)、温度测量(1-wire接口芯片)、FLAH存储器(SPI接口芯片)、按键(腊换扫描按键)、电压测量(AD转换)。

  1硬件系统概述

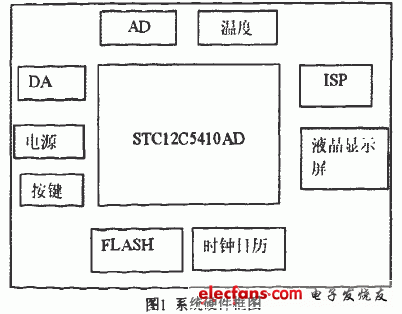

  学习平台以STC12C5410AD为核心,结构图如图1所示。



结构图

  1.1 STC12C5410AD单片机简介

  STC12C5410AD单片机是宏晶科技在标准8051单片机内核基础上进行较大改进后推出的增强型单片机。它是增强型8051单片机,单时钟/机器周期,工作电压5.5V一3.5V,工作频率范围0~35MHz,512字节片内数据存储器,10K字节片内Flash程序存储器,ISP(在系统可编程)/IAP(在应用可编程),可通过串口直接下载程序,EEPROM功能,6个16位定时/计数器,PWM(4路)/PCA(可编程计数器阵列,4路),8路10位A/D转换,SPI同步通信口。

  2硬件系统设计

  2.1晶振,电源及复位电路

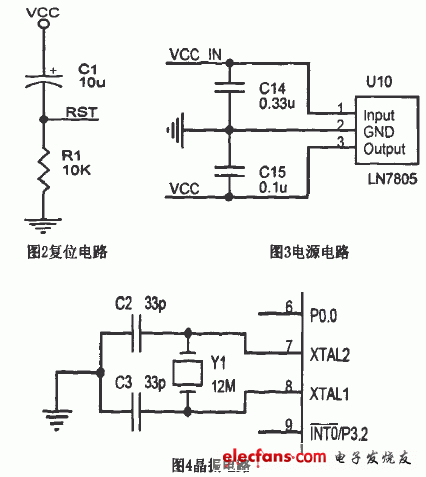

  图2、图3和图4分别为复位电路、电源电路和晶振电路。复位电路中的RST网络标号连接至STC12C5410AD单片机的引脚3,该电路上电复位。由于STC12C5410AD单片机工作电压在5.5~3.5V之间,因此电源用的是5V的开关电源,为了AD转换准确,加入了一个LM7805稳压芯片。



复位电路
