摘要 设计了一个基于STC12C5A60S2的U盘音频播放器，介绍了播放器的设计思路和原理框图，分别就播放器的3个模块给出具体的实现电路，并提供了软件程序流程图。运行结果表明，播放器实现了预期功能，且具有较高的性价比和可拓性。
关键词 U盘；MP3播放器；STC12C5A60S2；VS1003

    U盘即闪存盘，是一种用闪存进行数据存储的介质，通常使用USB插头。U盘体积极小、重量轻、可热插拔也可以重复写入。自其面世后，迅速普及并取代传统的软盘，成为主要的便携存储模式。随着U盘体积的不断减小、存储容量却不断加大，使得U盘的使用范围也不断拓展。然而U盘所储存的数据，现今仍大多通过计算机提取并进行处理，这也局限了U盘的发展范围。
    笔者认为，针对某一特定功能，剥离相应数据对计算机的依赖性，一方面可充分利用U盘数据，另一方面也发挥出USB协议的通用性，使U盘实现所用即所得的便携特性。基于此，设计了U盘MP3播放器电路，主要完成U盘存储的音频文件的数据提取及功能运行任务。该播放器等同于个人计算机的音频处理模块，不仅可识别、提取U盘所存储的MP3、WMA或MIDI格式的文件，并可自行完成音频解码等数据处理工作，最后送入扬声器或耳机进行播放。

    1 播放器组成原理框图

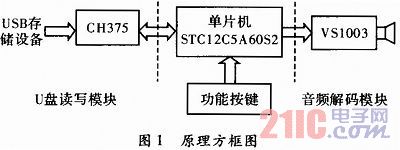

    播放器组成原理如图1所示，共由3个主要模块组成：单片机处理模块，由STC12C4A60S52单片机及其外围电路组成；U盘读写模块，由CH375及其外围电路组成；为音频解码模块，由VS1003芯片及其外围电路组成。

    播放器的工作过程是：MCU通过CH375读取来自USB存储设备的数据，并依据功能键的控制指令，将USB存储设备的相关数据送入音频解码模块，在VS1003解码后，送入扬声器或耳机。设置6个人机交互功能按键，分别实现播放、暂停、上一曲、下一曲、增大音量、减小音量等基本操作功能。

    2 硬件电路设计
    如图1所示，主要完成U盘读写、单片机处理及音频解码3个模块的电路设计。
    2．1 U盘读写模块
    U盘读写模块由CH375及其外围电路组成，其构成如图2所示。

    CH375是USB总线通用接口芯片，支持USB主机及从设备方式。在本地端，CH375具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机／DSP／MCU／MPU等控制器的系统总线上。在USB主机方式下，CH375还提供了串行通讯方式，通过串行输入、输出和中断输出与单片机／DSP／MCU／MPU等相连接。
