摘要：介绍了液晶显示模块HS12864-1的结构和功能特点，设计了其与凌阳SPCE061A单片机的接口电路以及字符显示控制程序，实现了所需字符的显示功能。


1 　引言
    在以单片机为核心的嵌入式测控系统中，单片机与显示器件的接口是一个必不可少的环节，具体工作包括选择显示的器件类型，接口采用串行或并行方式以及显示驱动的确定等问题。典型的显示器件是LED数码管，其亮度高，适应于大多数应用场合。缺点是接口电路复杂，功耗高。液晶显示器件是利用液晶的电光效应制作的，具有功耗低、接口控制方便等优点[1]，而且模块的接口信号和操作指令具有广泛的兼容性，并能直接与单片机接口，它还具有专用指令，可方便地实现各种不同的操作，同样的显示面积LCD其功耗比LED显示器小几百倍，所以它特别适宜与COMS电路直接相配，液晶显示器件已成为当代高新技术产业(信息产业中最重要的信息处理手段之一，在各类测量及控制仪表中被广泛的应用。
    液晶显示器件可分为波段式、字符式和点阵式。其中，点阵式液晶显示器件不仅可以显示字符、数字，还可以显示各种图形、曲线及汉字，并且可以实现分区开窗口、反转、闪烁等动态显示功能，当在点阵式LCD上显示汉字时，应先取得汉字的点阵构成数据，然后将其写入点阵式LCD的显示存储器中进行显示。本文介绍基于凌阳SPCE061A单片机的液晶显示控制设计。

2 HS12864-1液晶模块的工作原理

    HS12864-1是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。可实现图形显示，也可以显示8×4个(16×16点阵)汉字。HS12864-1液晶内置HD61102图形液晶显示模块，驱动和控制系统是由1片HD61102 作为64 路行驱动器，同时HD61102配备了一套显示存储器的管理电路和与MCU接口电路，可以直接与MCU的总线连接[5]。HS12864-1的结构见图1。

absMiddle" border="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

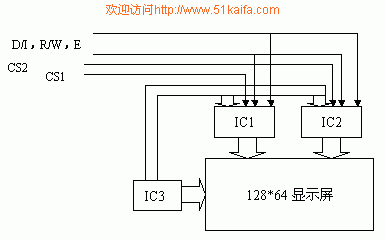

图1  HS12864-1的结构

    HS12864-1具有简单而功能较强的指令集，可实现字符移动、闪烁等显示功能，共有7 条指令，单片机只需通过D/I、R/W、DB0~DB7送入数据或指令便可显示其指定内容或显示方式。表1为HS12864-1的指令一览表。

表1  HS12864-1指令表
