TCP/IP是一种基于OSI参考模型的分层网络体系结构，它由应用层、运输层、网络层、数据链路层、物理层组成。各层之间消息的传递通过数据报的形式进行。由于各层之间报头长度不一样，当数据在不同协议层之间传递时，对数据进行封装和去封装、增加和删除操作将十分频繁。

　　在嵌入式系统开发中也经常遇到类似问题。用户数据从本地嵌入式设备传输到远程主机的过程中，要经过各层协议，对消息的封装、去封装和拷贝操作几乎是不可避免的。而通常所采用的用一段连续的内存区来存储、传递数据的做法会有以下的缺陷：

　　(1)当从上层向下层传递数据时，下层协议需要对数据进行封装，而上层在申请内存时没有(也不应该)考虑下层的需要。这样会导致下层协议处理时需要重新申请内存并进行内存拷贝，从而影响程序的效率。

　　(2)当从下层向上层传递数据时，下层协议专有的数据结构应当对上层协议不可见。因此也需要重新申请内存并进行内存拷贝。

　　(3)随着数据的逐层处理，其内容可能有所增减，而连续内存很难处理这种动态的数据增删。

　　因此，必须有一种能适应数据动态增删、但在逻辑上又呈现连续性的数据结构，以满足在各协议层之间传递数据而不需要进行内存拷贝。嵌入式TCP/IP协议栈要求简单高效，并减少对内存的需求。这些都需要相应的内存管理机制实现。

　　1 LwIP协议栈中pbuf介绍

　　LwIP(Light weight IP)是瑞士计算机科学院Adam Dunkels等开发的一套用于嵌入式系统的开放源代码TCP/IP协议栈。LwIP可以移植到操作系统上，也可以在无操作系统的情况下独立运行。LwIP TCP/IP实现的重点是：在保持TCP协议主要功能的基础上，减少对RAM的占用。这使LwIP协议栈适合在低端嵌入式系统中使用。

　　LwIP利用pbuf结构实现数据传递，它与BSD中的Mbuf很相似。pbuf的主要用途是保存在应用程序和网络接口间互相传递的用户数据。

　　pbuf的内部结构为：

　　struct pbuf{

　　struct pbuf *next;　　/*指向下一个pbuf*/

　　void *payload;　　　　/*指向pbuf数据中的起始位置*/

　　u16_t tot_len;　　　　/*该pbuf和后续pbuf中数据长度的总和*/

　　u16_t len;　　　　　　/*该pbuf中数据的长度*/

　　u16_t flags;　　　　　/*pbuf的类型*/

　　u16_t ref;　　　　　　/*该pbuf被引用的次数*/

　　}2 LwIP内存管理的实现

　　在运行TCP/IP协议栈的嵌入式系统中，可以把整个系统的存储区域分为协议栈管理的存储器和应用程序管理的存储器两部分。

　　2.1 协议栈管理的存储器

　　协议栈管理的存储器是指TCP/IP内核能够操作的内存区域，主要用于装载待接收和发送的网络数据分组。当接收到分组或者有分组要发送时，TCP/IP协议栈为这些分组分配缓存;接收到的分组交付给应用程序或者分组已经发送完毕后，对分配的缓存回收重用。协议栈分配的缓存必须能容纳各种大小的报文，例如从仅仅几个字节的ICMP回答报文到几百个字节的TCP分段报文。

　　LwIP中的pbuf有四种类型：PBUF_POOL、PBUF_RAM、PBUF_ROM、PBUF_REF。这四种类型的pbuf都是从TCP/IP协议栈管理的存储器中分配的，其中PBUF_ROM和PBUF_REF与应用程序管理的存储区域密切相关。

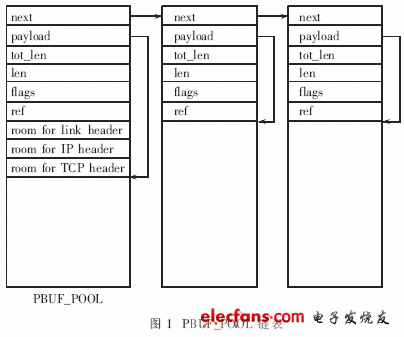

　　PBUF_POOL是具有固定容量的pbuf，主要供网络设备驱动使用，为收到的数据分组分配缓存。在协议栈管理的内存中初始化了一个pbuf池(PBUF_POOL)，具有相同尺寸的pbuf都是从这个pbuf池中分配得到。一般使用多个PBUF_POOL链接成一个链表，用于存储数据分组。如图1所示。

　　LwIP用一个宏定义一个PBUF_POOL的大小。一个分组需要分配几个PBUF_POOL，而在数据较少时分配一个PBUF_POOL即可。由于分配一个PBUF_POOL类型的pbuf很快，适合在中断处理中使用，所以PBUF_POOL主要供网络设备驱动使用，为收到的数据分组分配缓存。
