迷你单片编程器设计
来源:本站整理  作者:佚名  2011-06-01 15:16:38



迷你单片机编程器

一. 支持的芯片型号

支持目前最为经典和市场占有量最大的ATMEL公司生产的AT89C51、C52、C55和最新的S51、S52;AT89C1051、2051、4051等芯片。51单片机学习网特别改进的线路和外观,是目前最为经济,美观和方便实用的小型51单片机编程器,本站特别诚意推荐!

二. 产品特点

1.使用串口通讯,芯片自动判别,编程过程中的擦除、烧写、校验各种操作完全由编程器上的监控芯片89C51控制,不受PC配置及其主频的影响。
2.采用高速波特率进行数据传送,经测试,烧写一片4K ROM的AT89C51仅需要9.5S,而读取和校验仅需要3.5S。
3.体积小巧,省去笨重的外接电源适配器,直接使用USB端口5V电源, 携带方便,非常适合初学者学习51单片机的要求。
4.软件界面友好,菜单、工具栏、快捷键齐全,全中文操作,提供加密功能,可以保护您的创作产权。可以说是麻雀虽小,五脏俱全!
5.功能完善,具有编程、读取、校验、空检查、擦除、加密等系列功能;
6.40pin和20pin锁紧插座,所有器件全部以第一脚对齐,无附加跳线,对于DIP封装芯片无需任何适配器。

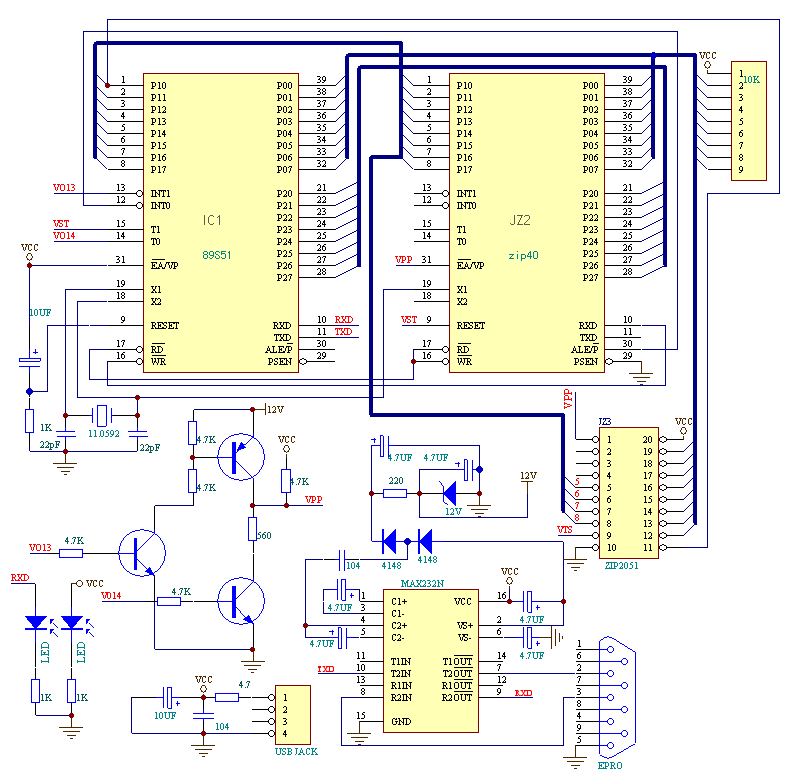

该编程器的原理图

请注意:这个是流传的原理图, 我们经过实验后经过一些修正,有以下几点:

1 原版原理图的资料中晶体的接法有误, 导致信号相当不稳定。

2 原版中的信号电阻都是10k, 我们发现改为4k7电阻更好一些。 为此所有的10k都改为4k7。

3 原版中的12v的分压电路用的是560/220ohm, 我们发现电阻太小导致功耗大。 Max232发热严重。 改为 2k2/560r效果更好一些。
