基于STC单片机的LED智能照明系统
来源:本站整理  作者:佚名  2011-06-29 07:43:05



 1 引言

  LED被称为第四代照明光源或绿色光源,LED的发光器件是冷光源,具有节能、环保、寿命长、体积小等特点。白炽灯,卤钨灯的光效为12~24lm/W,荧光灯50~70lm/W,钠灯90~140lm/W,而且大部分的耗电变成了热耗。LED可达到50~200lm/W,而且单光的单色性好,光谱窄,无需过滤,可直接发出有色可见光。在相同照明效果的情况下,耗电量约为白炽灯的十分之一,荧光灯的二分之一。同样效果的一支日光灯40多瓦,而采用LED每支的功率只有8瓦。LED的平均寿命达10万小时,安全可靠性强,不含汞,钠元素等可能危害健康的物质,有利于环保,被称为“绿色照明光源”。

  2 智能照明控制方案设计

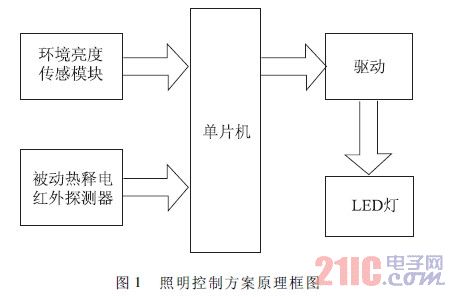

  利用光敏电阻检测室内光线的强弱,被动热释红外探测器可探测人体的特征,传感器将检测数据传送给控制核心———单片机,根据处理结果去控制照明设备的开启、关闭和照度。图1为智能照明控制方案原理框图。

照明控制方案原理框图

  该系统主要由三部分组成:传感器部分,控制器部分和LED驱动电路和照明系统,见图1。

  3 系统硬件设计

  3.1 传感器部分

  3.1.1 被动式热释电红外探测器

  该探测器有三个关键元件:菲涅尔滤光晶片,它通过截止波长8~12μm的滤光晶片,起带通滤波器的作用,使环境的干扰受到明显的控制;菲涅尔透镜,聚焦作用,即将热释的红外信号折射(反射)在热释电红外传感器上,第二个作用是将警戒区内分为若干个明区和暗区,使进入警戒区的移动物体能以温度变化的形式在热释电红外传感器上产生变化热释红外信号,这样热释电红外传感器就能产生变化的电信号;热释电红外传感器将透过滤光晶片的红外辐射能量的变化转换成电信号,即热电转换。

  人体都有恒定的体温,一般在37度,所以会发出特定波长10μm左右的红外线,被动式红外探头就是靠探测人体发射的10μm左右的红外线而进行工作的。人体发射的10μm左右的红外线通过菲涅尔滤波片增强后聚集到红外感应源上。红外感应源通过采用热释电元件,这种元件在接收到人体红外辐射稳定发生变化时就会失去电荷平衡,向外释放电荷,经检测处理后就能产生电平的变化。

  根据此原理应用性能稳定的红外模块,当有人走动时模块输出3.3V电压,没人时为低电平。模块有可调的延时,最多可达到18秒。
