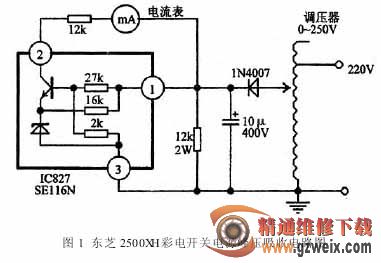

经查，保险丝已熔断，开关管 Q804已击穿。更换保险丝和开关管后，测 +B 输出端对地电阻，正常，整流、滤波及桥式／倍压切换电路均正常，电源开关管 Q804 的激励集成电路 Q803 及其外围电路也未发现异常，于是决定加电试机。加电后，光、图、声、色正常。但数天后，开关管再次烧坏。只好对开关管的逆峰电压吸收电路及基极激励钳位电路等保护电路的相关元件一一进行仔细检查。相关电路如图 1 所示。

在电路中，D813～D816 将开关管基极激励耦合电容 C829 两端最高电压钳位于 2.4 V，防止因过激励而损坏开关管，而 C861、C830、C864、L802、D817 等组成开关管逆峰高压吸收电路。

经对上述元件逐一检查，发现 C830(2200 pF/630 V)已开路，此电容开路将引起保护电路抗逆峰能力降低，导致开关管过压击穿。

措施：更换 C830 后，故障排除。
