一台康佳LED32F2000E型液晶电视，指示灯不亮，不开机。

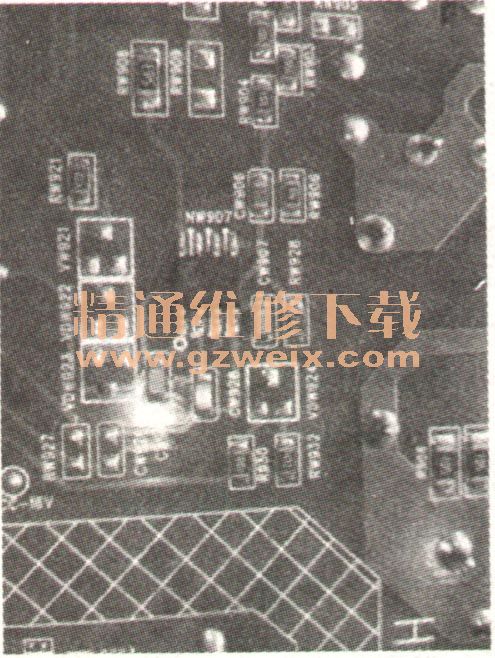

    拆开机壳，先目测三合一板上无明显损坏的元件。接通电源，用万用表测开关电源初级主滤波电容C903（150μF/450V）引脚上的电压为280V，但开关电源次级无12V电压输出。断电，用交流220V灯泡放掉电容C903上的余电，再用电阻挡检测开关电源次级整流电路元件，当测到整流二极管VDW961（MBR201000T时，发现其三脚间正、反向电阻很小，明显已击穿。用电烙铁将VDW961焊下再测，发现该二极管中一臂已短路。换上同型号的二极管后，依旧无12V电压输出，判断开关电源初级应该还有故障。重新通电测试，用万用表直流电压挡测开关电源初级电源集成块NW907（贴片6755）引脚电压，⑥脚供电电压为10V且波动，⑧脚高压端电压为280V，其他引脚均为0V。对NW907的⑥脚供电元件进行检查，如图1所示，未发现异常。将NW907换新后通电试机，指示灯亮，二次开机后出现蓝屏，输入视频信号，图像、伴音正常，这时测得NW907各脚电压如下：①脚：2.5V，②脚：1.7V、③脚0V、④脚：0v，⑤脚：0.2V，⑥脚：15V，⑧脚：280V。
