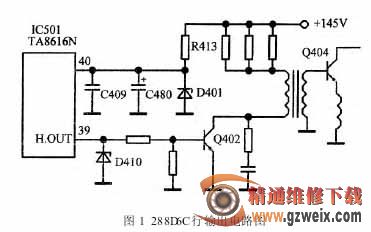

“三无”故障，多为电源或行扫描电路异常所致。先查电源 +B(145 V)及伴音功放电源(25 V)，基本正常，说明故障在行扫描电路。相关电路如图 1 所示。

因行输出管及行推动管均工作在开关状态，正常工作时，其发射极均有负压(“行管”Vbe 约为 0.2 V，行推动管 Vbe 小于或等于 0.4 V)。测“行管”基极电压为0 V，集电极电压为 +B 电压 145 V，说明行激励信号未送到行输出管基极，行输出管未工作，呈截止状态。

查行推动管 Q402 集电极电压为 1lO V（正常应为34 V），说明行频方波信号未送到行推动管基极，查Q402 及其周围元件皆正常，可见故障在行振电路。先查行振供电电路，发现 IC501 的40脚电压为 0 V，（正常为 9 V），进一步检查，发现行启动供电电感 L410 虚焊。

措施：补焊 L410 后正常。本例故障是行振供电电感虚焊引起行停振，造成开机“三无”故障的，这是常见故障之一。另外，行推动管集电极供电电阻烧断也是常见故障，且往往是电阻本身功率余量偏小导致电阻烧断的，电路本身并无其他过流隐患。
