一台长虹PT32618型彩电，三无。客户不愿出800元换板，找到笔者上门维修。

    到用户家，开机，只看见指示灯红了一下即灭，然后就没有任何反应。开盖，初测PFC有300V电压，VDD5V电压正常，VCC4为16V,VCC1为14V均正常，测电源输出各路电压为0V。测各路16V,9V,5V,5VSC,STBY5V及VS和VA的在路电阻，发现除VS,VA电阻为0Ω，其他都正常。分析电路，发现VS,VA设有泄放电路，将维持泄放电路的工作电压放掉后，再测得VS,VA的阻值正常，于是确定故障在电源板本身。
    此电源电路繁杂，电源CPU的功能强大，检测保护功能齐全，维修难度极高，只有吃透原理，搞清工作时序，掌握检修技巧，方能快速准确找到故障部位。

    通过仔细比较同时期生产的32英寸等离子电视，发现与长虹、康佳、创维、海信、海尔等品牌机子使用的屏电源相同，连各元件的位号都差不多。突然想起《家电维修》2012年1-3期介绍的康佳PD32ES33型等离子电视电源电路详解。以该文作为参考，给了本次维修很大的帮助。

测电源CPU IC701的⑤脚有5V电压，23脚复位电路电压也正常，25脚呈低电平，这时U205不能输出STBY5V电压，使主板不能工作。取下电源板，拔下与其他板的排线，空试。在VS输出端接一只100W的灯泡作假负载，在电源板输入接口接上备用的电源线和开关，按照上文介绍的方法：1．用导线将Q852的G-S极短路，目的是将VS,VA电压保护检测电路断开；2．用导线将Q203的c,e极短路，目的是使Q201接通，输出16V电压；3．用导线将R714, R725与电源CPU相连接的一端对地短路，目的是强制启动PFC,VS电路进入正常工作状态；4．用导线将PC151的③、④脚和PC 152的③、④脚短路，目的是断开交流220V和PFC保护电路。

    然后接通电源开机，灯泡发出强光，测VS电压190V正常，其余各路电压都输出正常，由此断定故障是各个检测保护电路本身不良。试一一断开上述的短路线，经多次试验，当断开PC151的③、④脚和PC152的③、④脚后，灯泡熄灭，故障点缩小到AC220V和PFC保护电路中。

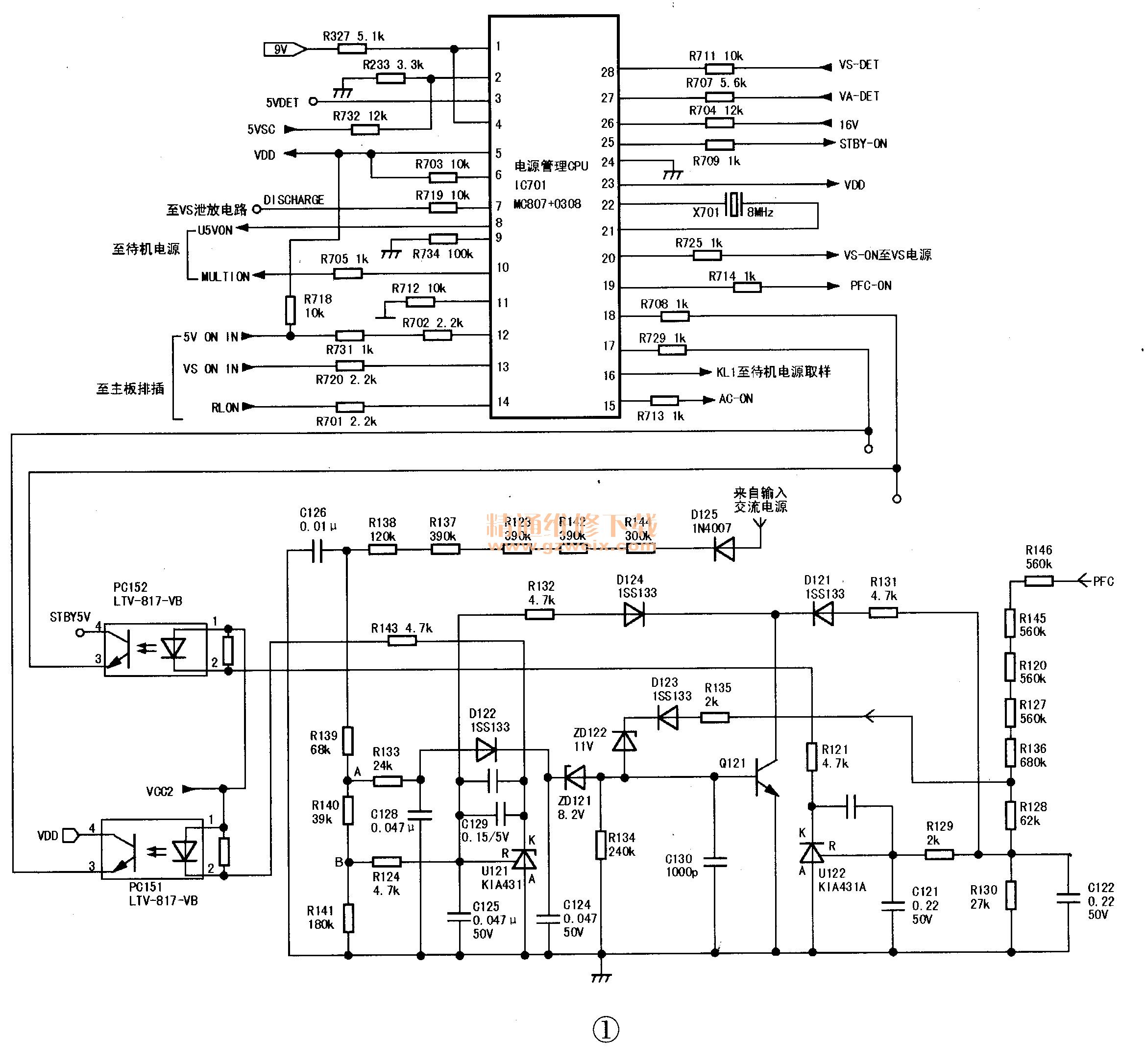

    继续将PC151的③、④脚和PC152的③、④脚短接，按原理分析再测U121和U122的R极电位小于2.5V，又测Q121的b极有0.5V电压，此管已进入导通中（Q121正常工作应处于．截止状态），故使U121和U122的R极电压低于2.5V，则K极电位升高，致使PC151和PC152截止，电源CPU的17脚、18脚得不到5V检测电压，呈现低电平，由其CPU内部电路处理，使25脚输出低电平，U205只能有输入电压，而无STBY5V电压输出，故主板也不会工作，相关电路见图1。分别将ZD121（8.2V）和ZD122（11V）稳压二极管轮换断开，目的是区分（220V和PFC）检测保护电路中哪一路存在故障。当断开ZD121(8.2V）二极管时，Q121的b极0.5V消失，测D122的负极和串接的ZD121的负极处的电压为7.8V，证明220V检测取样电路中的各元件无故障，由此判定ZD121稳压值不良，闭值变低。用新的8.2V稳压管换之后，Q121的b极电压始终为0V。去掉以上的短接线，经长时间通电，灯泡长亮稳定。

    恢复电源板与电视各板的排插线，开机蓝屏出现，输入信号一切正常。到此松了一口气，电视总算修好了。
