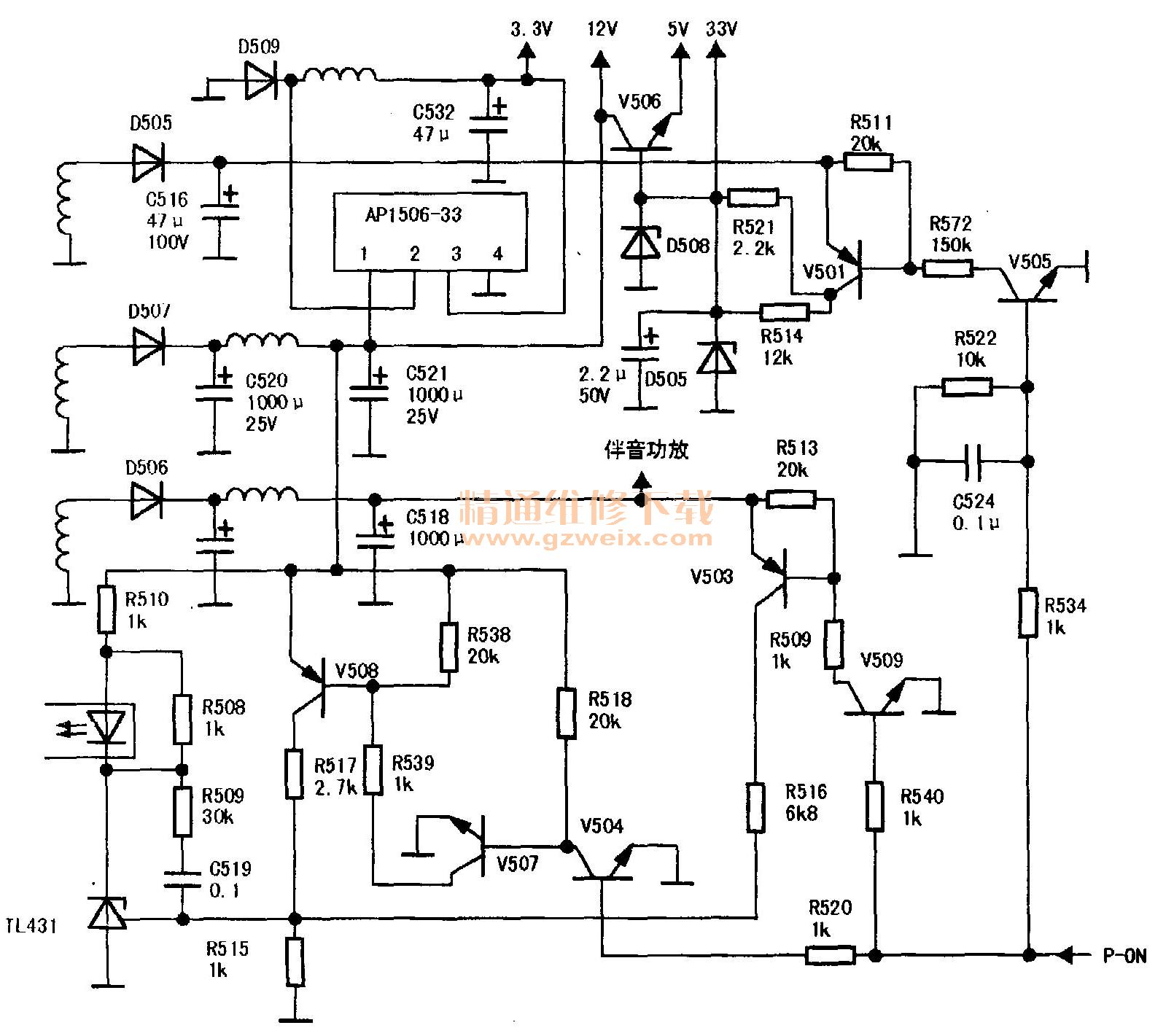

该机电源芯片是CM0765RC，为实现待机时用降低次级输出电压来减小功耗，电路的工作过程是：上电后300V电源经R503给C507充电，达到12V时芯片开始工作，开关变压器辅助绕组感应电压经D504整流后给芯片供电。次级D507输出的10V电压经AP1506-33A芯片转换成3.3V供主板CPU。当主板发出开机指令P-ON变高电平，该指令分三路控制电源：一路经R534使V505导通，V501也导通，D505输出的电压经V501、R521给V506提供偏置电压，12V经V506组成的稳压电路输出稳压的5V电压给主板。V501输出电压还经R514、D505稳压成33V供主板高频头；一路经R540使V509和V503导通，D506整流形成的电压通过R516接入TL431稳压，同时对D506输出电压进行监控控制；一路经R520使V504导通，V507 、 V508截止，待机取样电阻R517断开。也就是开机后稳压电路的取样电路由R516承担，待机时由R517承担。这样设计的好处是：待机时，D506一路输出负载很轻，如果在这里取样可能会引起D507一路输出电压不稳定，影响CPU供电，所以设在D507输出端取样；开机后，D506一路负载大幅增加，伴音功放也在这里，取样点换到这里稳压效果可能较好。

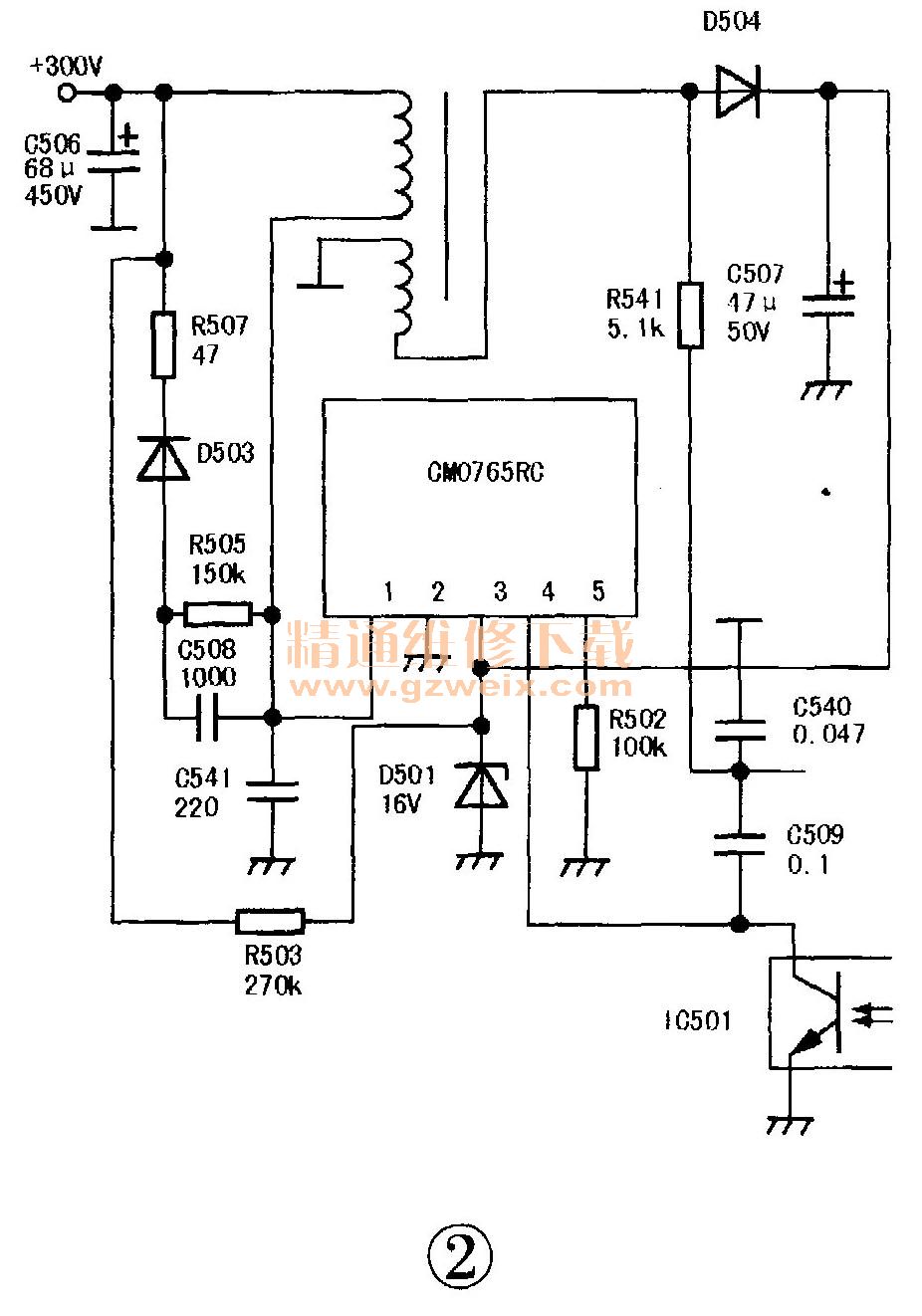

    查电源不工作，测CM0765RC的③脚外接元件D501短路，将其换新后仍不工作，怀疑CM0765RC已坏。手头有DP104C芯片，引脚功能完全一样，有资料说可以直接代换。换上后电源仍不工作，测芯片③脚电压从0V往上升到15V突然跌落再往上升，如此反复。查资料得知CM0765RC的③脚启动电压为12V，关闭电压为8V; DP104C启动电压要15V，关闭电压9V。可能DP104C工作电压较高，辅助绕组供应电压偏低芯片无法工作，如果提高一点待机输出电压辅助绕组电压也会提高。于是，试把待机取样电阻R517由2.7kΩ增加到3.3kΩ，电源顺利启动，待机时测D505输出50V、 D507输出10V 、 D506输出18V，开机后测上述电压为95V、12.5v和19V。相关电路见图2。
